4 Монтаж
VEGACAP 65 • - бесконтактный переключатель
30017-R
U-131015
Электрод должен свободно выступать в емкость, чтобы на
нем не накапливался осадок продукта. Поэтому для монтажа
прибора не рекомендуется использовать патрубки под резьбу
или фланец (особенно на продуктах, склонных к налипанию).
В силосах с сыпучим продуктом может образовываться
насыпной конус, который изменяет точку переключения. В этом
случае рекомендуется выбирать такое монтажное положение,
при котором измерительный зонд будет обнаруживать среднюю
величину насыпного конуса.
Чтобы компенсировать ошибку, возникающую из-за
образования насыпного конуса, в цилиндрической емкости
измерительный зонд нужно монтировать на расстоянии от
стенки, равном 1/6 диаметра емкости.
При этом следует учитывать расположение загрузочного и
разгрузочного отверстий.
d d
d
6
d
6

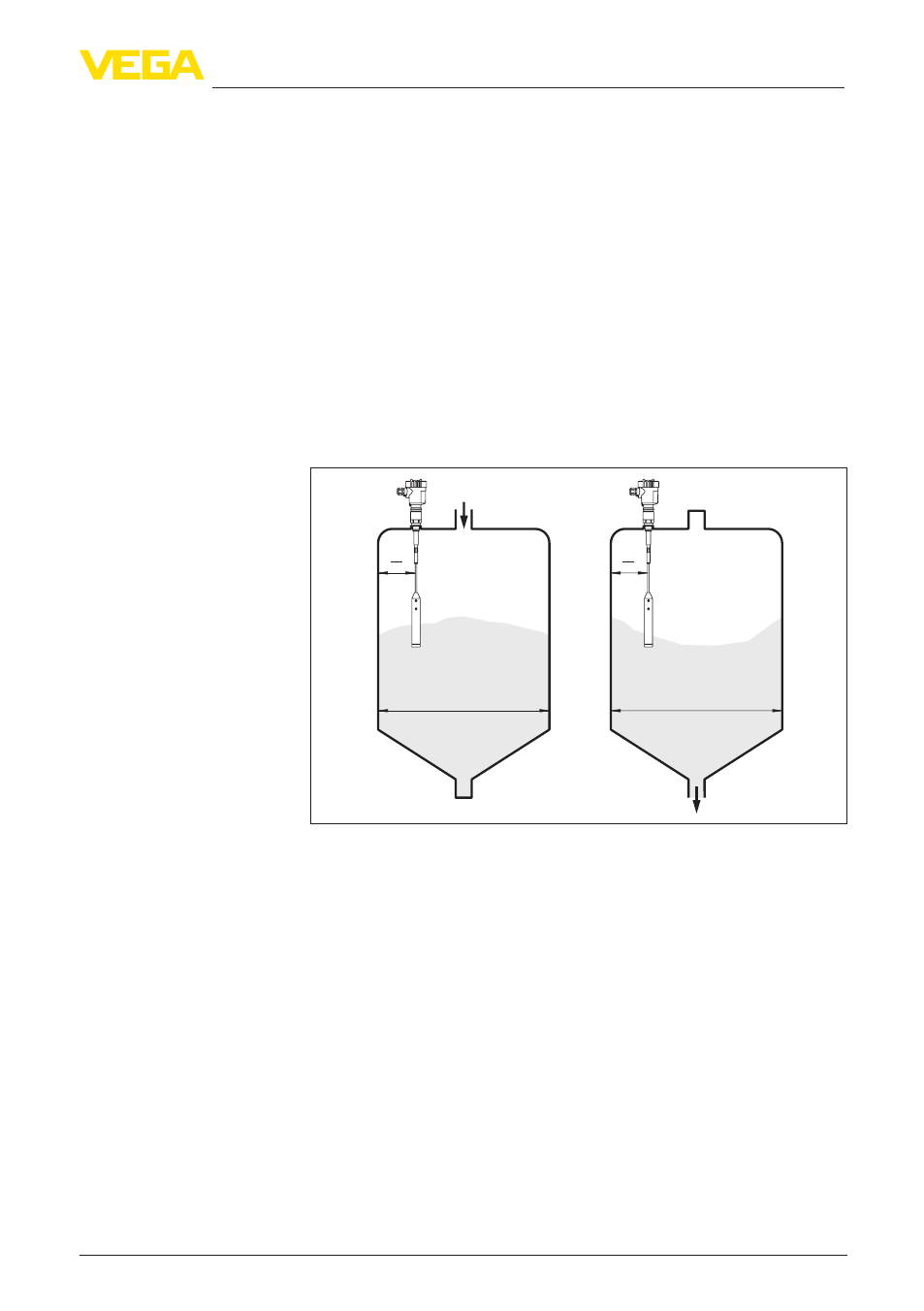

Рис. 6: Емкость с загрузкой и разгрузкой по центру
Патрубок
Насыпной конус
