17
5 Подключение к источнику питания
VEGACAP 65 • - бесконтактный переключатель
30017-R
U-131015
4
5
6
3
2
1

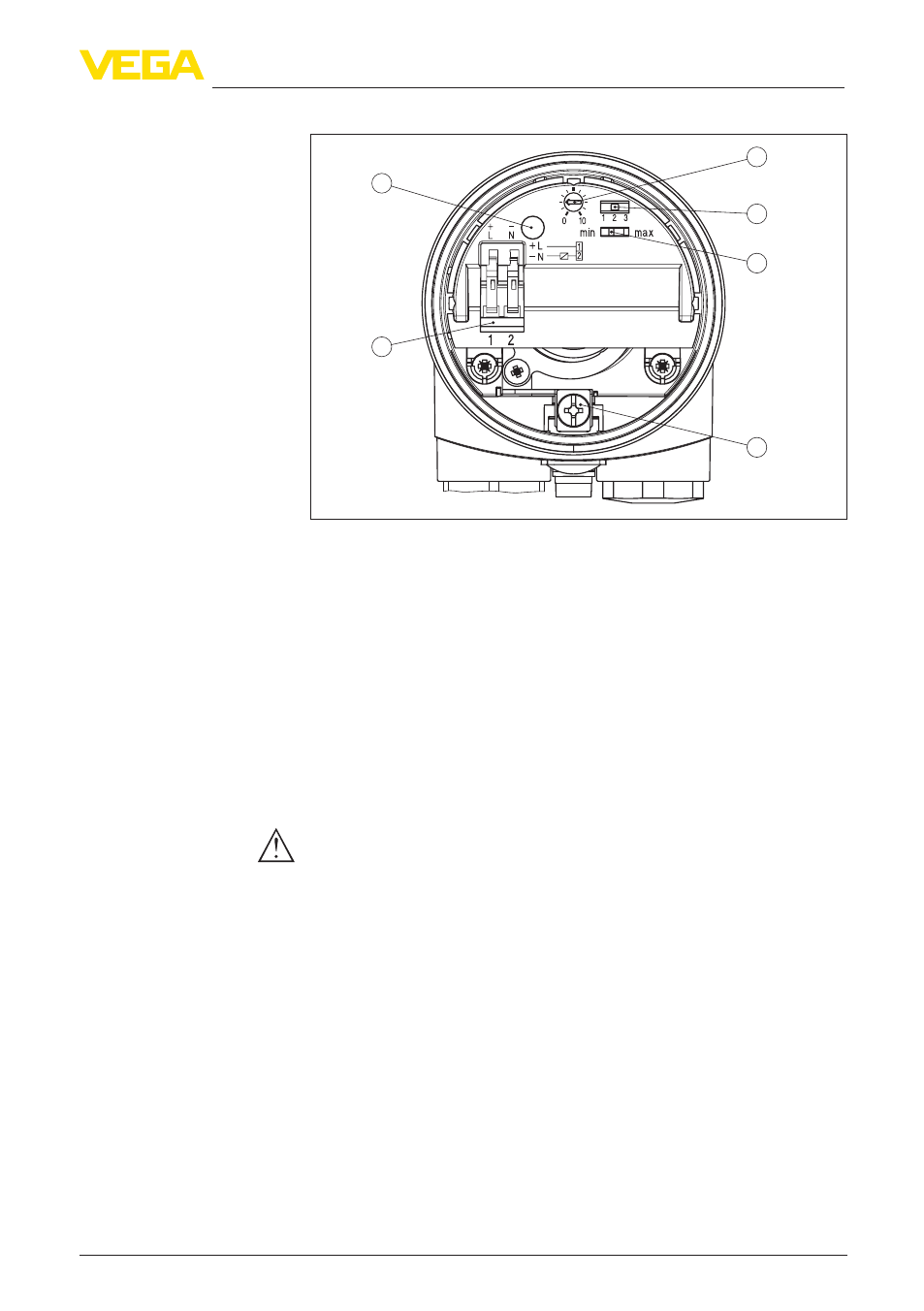

Рис. 10: Отсек электроники и подключения
1 Потенциометр для настройки точки переключения
2 DIL-переключатель для выбора диапазона измерения
3 DIL-переключатель режимов работы
4 Клемма заземления
5 Соединительные клеммы
6 Индикатор состояния
Рекомендуется подключать VEGACAP 65 таким образом, чтобы
цепь тока переключения при сигнализации уровня, обрыве цепи
или неисправности была разомкнута (безопасное состояние).
Бесконтактный переключатель всегда показан в состоянии
покоя.
Внимание!
Запрещается подключение к сети без промежуточной нагрузки.
В противном случае блок электроники будет поврежден. Данный
тип выхода не применим для подключения к низковольтным
входам контроллера.
Примеры типичных применений:
•
Сопротивление нагрузки при 24 V DC: 88 … 1800 Ω
•
Расчетная мощность, реле 253 V AC: > 2,5 VA
•
Расчетная мощность, реле 24 V AC: > 0,5 VA
Для непосредственного управления реле, затворами,
магнитными клапанами, световыми и звуковыми сигналами и
т.п.
После отключения нагрузки собственный ток кратковременно
падает ниже 1 mA, так что контакторы, ток удержания которых
меньше продолжительного собственного тока электроники,
обязательно отключатся.
Отсек электроники и
подключения
Схема подключения
