VEGASWING 61 • - транзистор (NPN/PNP)
29225-R
U-130104
Макс. испытательное давление
100 bar/10000 kPa (1450 psig) или 1,5 х давление
процесса
Работа устройства при рабочем давлении до
100 bar/10000 kPa (1450 psig) дается при максималь-
ной температуре процесса +50 °C (+122 °F) (только
для резьбовых исполнений).
VEGASWING 61, материал 316L/
Hastelloy C4 (2.4610)
-50 … +150 °C (-58 … +302 °F)
Температура процесса (температура
резьбы или фланца), с температурной
вставкой (вариант)
Ʋ VEGASWING 61, материал 316L/
Hastelloy C4
-50 … +250 °C (-58 … +482 °F)
Ʋ VEGASWING 61 с покрытием
ECTFE
-50 … +150 °C (-58 … +302 °F)
Ʋ VEGASWING 61 с покрытием PFA
-50 … +150 °C (-58 … +302 °F)
200 °C
(392 °F)
250 °C
(482 °F)
-50 °C
(-58 °F)
-40 °C
(-40 °F)
0 °C
(32 °F)
40 °C
(104 °F)
70 °C
(158 °F)
50 °C
(122 °F)
100 °C
(212 °F)
150 °C
(302 °F)
1
2
3

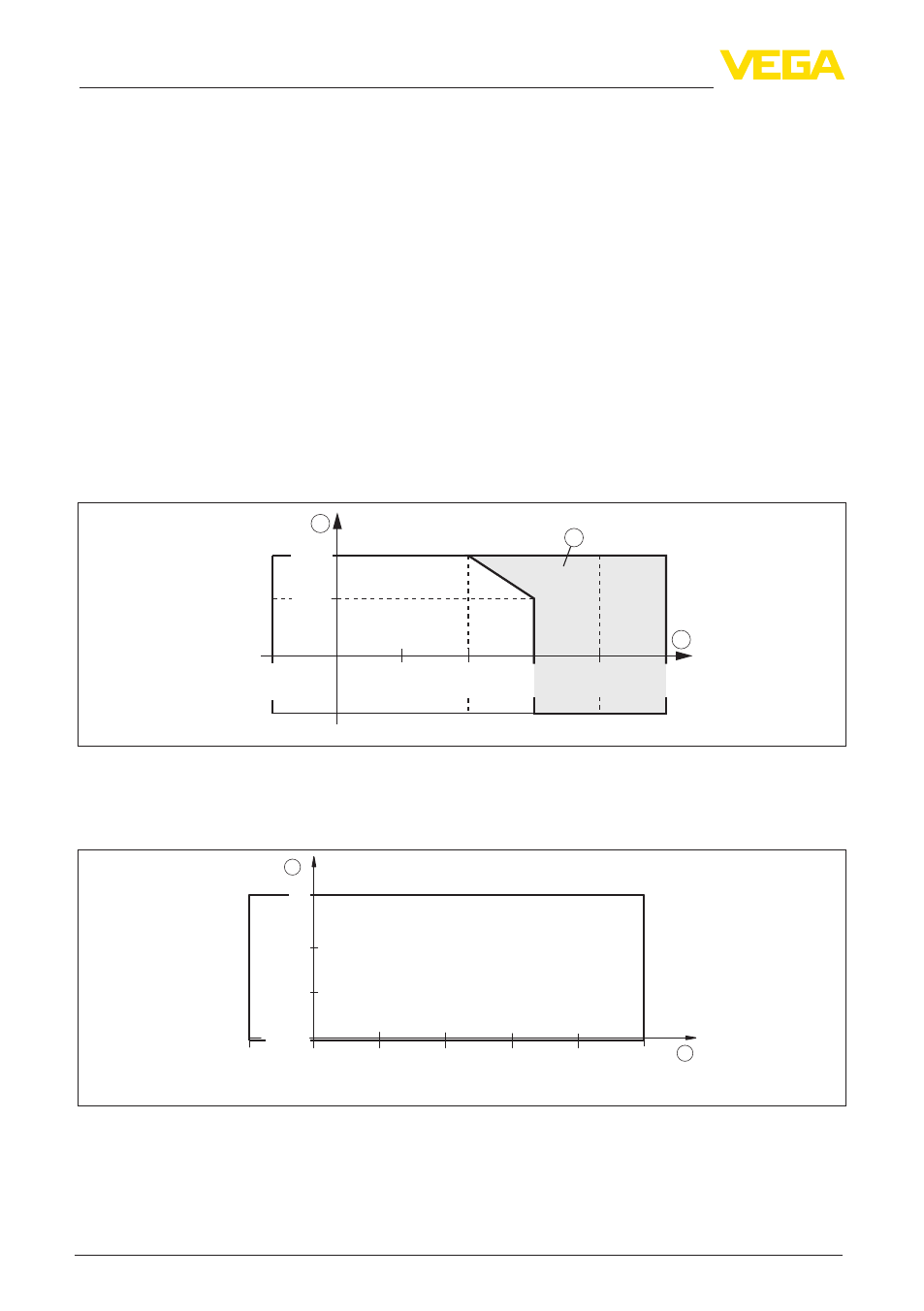

Рис. 27: Температура окружающей среды - Температура процесса
1 Температура процесса, °C (°F)
2 Температура окружающей среды, °C (°F)
3 Температурная зона с температурной вставкой
1
2
-50 °C
(-58 °F)
0 °C
(32 °F)
50 °C
(122 °F)
100 °C
(212 °F)
150 °C
(302 °F)
200 °C
(392 °F)
250 °C
(482 °F)
20
(290)
-1 (-14,5)
40
(580)
64
(928)
Рис. 28: Температура процесса - давление процесса при установке переключателя 0,7 г/см³ (переключа-
тель чувствительности)
1 Давление процесса, bar (psig)
2 Температура процесса, °C (°F)
