29
9 Приложение
VEGASWING 61 • - транзистор (NPN/PNP)
29225-R
U-130104
Влияние давления процесса на точку переключения
1
2
3
4
12
(174,1)
38
(551,1)
25
(362,6)
51
(739,7)
64
(928,2)
10 ( 25 /
64
")
8 ( 5 / 16
")
6 ( 15 / 64
")
4 ( 5 / 32
")
2 ( 5 / 64
")
-2 ( -5 / 64
")
-4 ( -5 / 32
")
-6 ( -15 / 64
")
-8 ( -5 / 16
")
-10 ( -25 /
64
")
0

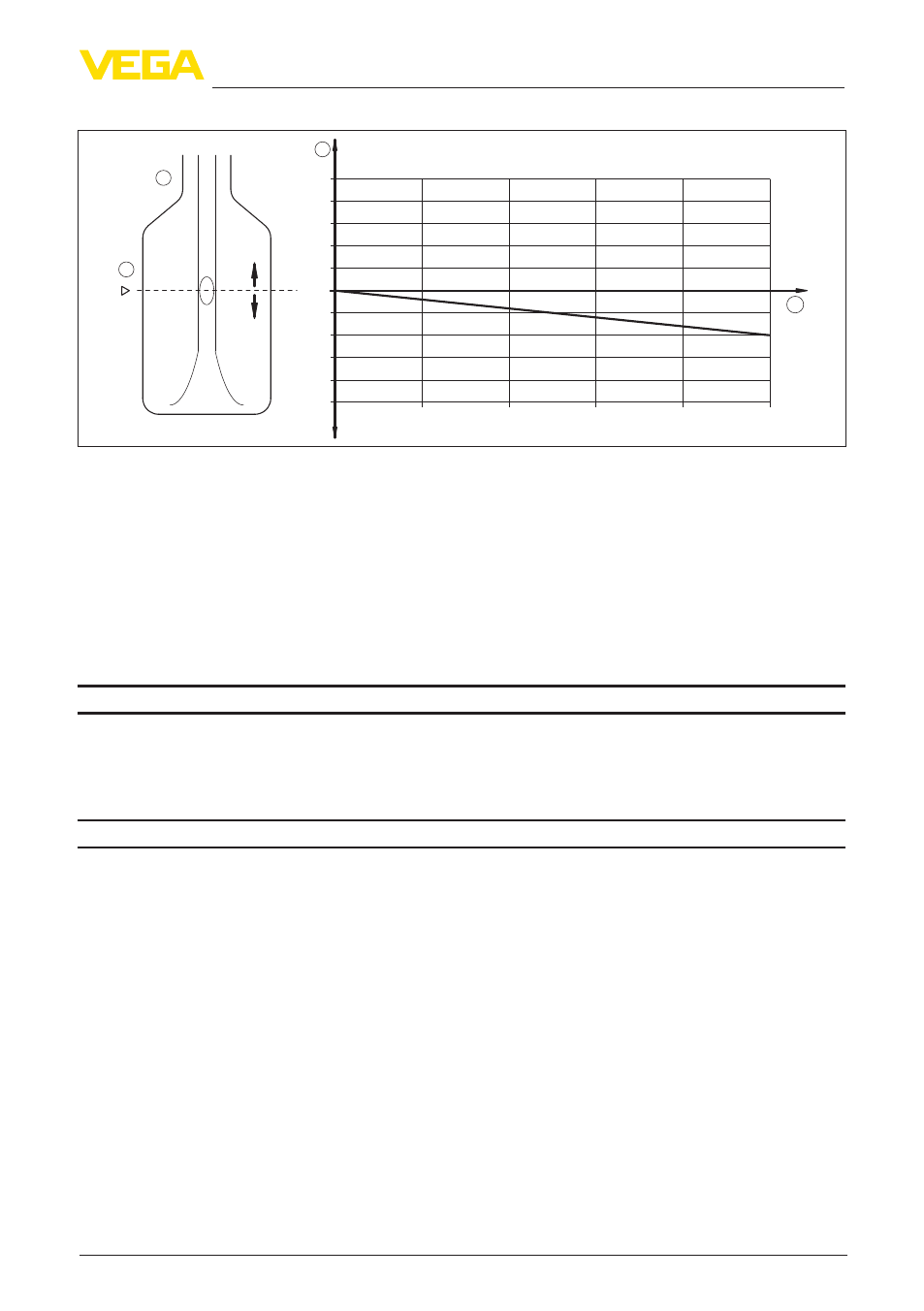

Рис. 26: Влияние давления процесса на точку переключения
1 Смещение точки переключения, mm (in)
2 Давление процесса, bar (psig)
3 Точка переключения при исходных условиях (метка)
4 Вибрирующая вилка
Воспроизводимость 0,1 мм (0.004 in)
Гистерезис прибл. 2 мм (0.08 in) при вертикальном монтаже
Задержка переключения прибл. 500 мсек (вкл/выкл)
Измерительная частота прибл. 1200 Hz
Условия окружающей среды
Температура окружающей среды на
корпусе
-40 … +70 °C (-40 … +158 °F)
Температура хранения и транспорти-
ровки
-40 … +80 °C (-40 … +176 °F)
Условия процесса
Измеряемая величина
Предельный уровень жидкостей
Давление процесса -1 … 64 bar/-100 … 6400 kPa (-14.5 … 928 psig)
Давление процесса зависит от присоединения к
процессу, например зажима или фланца (см. следу-
ющую диаграмму)
Давление процесса - зажимные типы
присоединения
Ʋ Зажимное присоединение до 2" -1 … 16 bar/-100 … 1600 kPa (-14.5 … 232 psig)
max. 150 °C (302 °F)
Ʋ Зажимное присоединение > 2" -1 … 0,5 bar/-100 … 50 kPa (-14.5 … 7.25 psig)
> 150 °C (> 302 °F)
