18
5 Подключение к источнику питания
VEGASWING 61 • - транзистор (NPN/PNP)
29225-R
U-130104
+
-
1 2 3 4
+
-

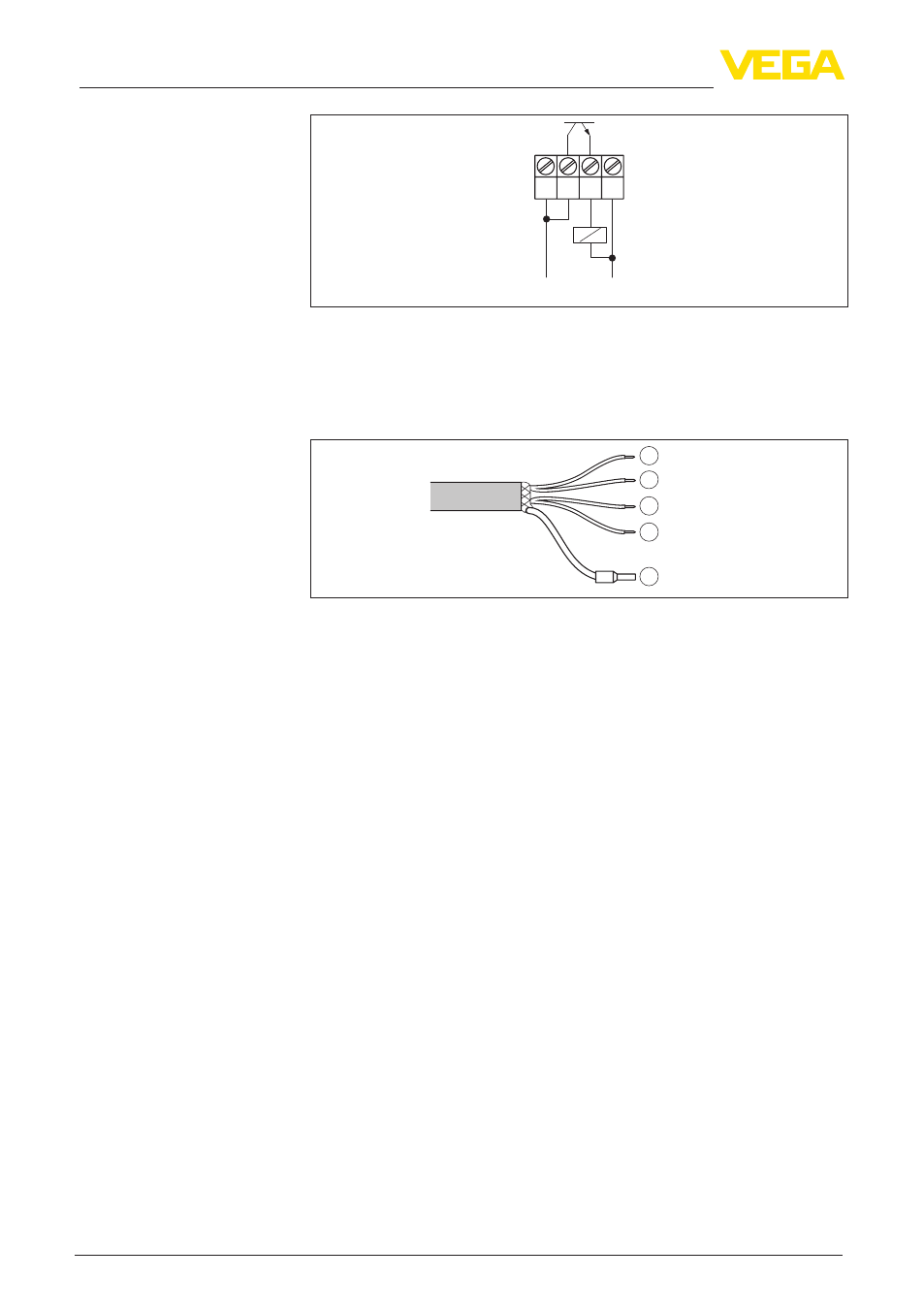

Рис. 11: Состояние PNP
5.4 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
3
4
5
Рис. 12: Назначение проводов соединительного кабеля. Номера проводов
соответствуют соединительным клеммам устройства.
1 Коричневый (+): питание
2 Белый
3 Желтый
4 Голубой (-): питание
5 Экранирование
Назначение прово-
дов соединительного
кабеля
