Страница 17
17
5 Подключение к источнику питания
VEGASWING 61 • - транзистор (NPN/PNP)
29225-R
U-130104
T
10-55V DC
1
PNP
2 3 4
1
NPN
2 3 4
A
B
0,5 g / cm3
0,7 g / cm3
max 400mA
out
1 2 3 4
+
+
+
3
5
1
2
4

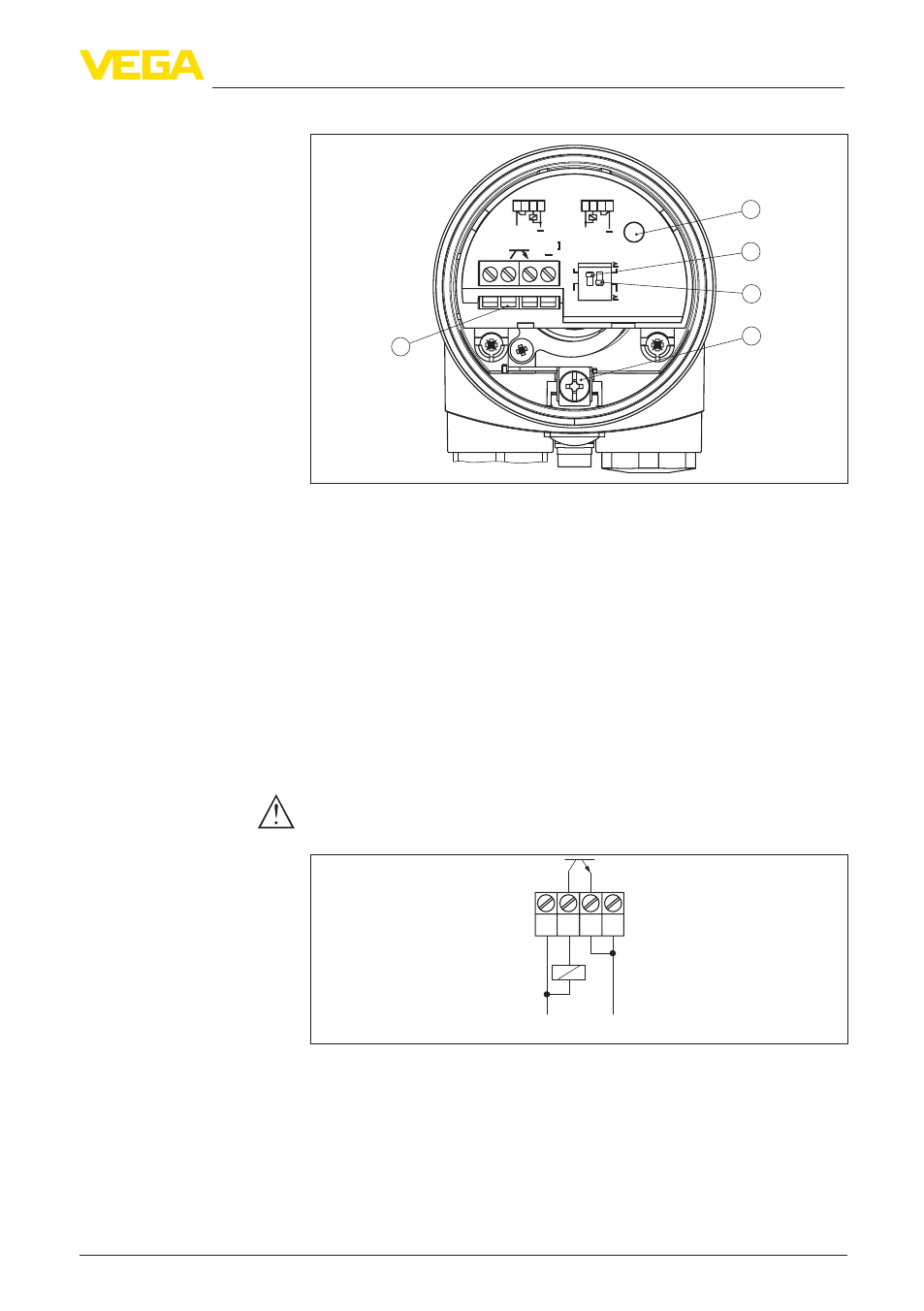

Рис. 9: Отсек электроники и подключения (однокамерный корпус)
1 Индикатор состояния
2 DIL-переключатель режимов работы
3 Переключатель для настройки точки переключения
4 Клемма заземления
5 Соединительные клеммы
Рекомендуется подключать VEGASWING 61 таким образом,
чтобы цепь тока переключения при сигнализации уровня, об-
рыве цепи или неисправности была разомкнута (безопасное
состояние).
Для управления реле, затворами, магнитными клапанами, свето-
выми и звуковыми сигналами, а также входами контроллера.
Осторожно!
Защиты от неправильной полярности нет. Соблюдать поляр-
ность выходных кабелей.
+
-
1 2 3 4
+
-
Рис. 10: Состояние NPN
Отсек электроники и
подключения
Схема подключения
