3 Описание изделия
VEGASON 63 • Profibus PA
28786-R
U-130507
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Ультразвуковой уровнемер VEGASON 63
•
Монтажная скоба или накидной фланец (варианты)
•
Документация
– Данное руководство по эксплуатации
– Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
– Инструкция 31708 "Модуль индикации и настройки с
подогревом" (вариант)
– Инструкция "Штекерный разъем" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
VEGASON 63 cостоит из следующих компонентов:
•
Присоединение и преобразователь звука
•
Корпус с блоком электроники (вариант - с разъемом)
•
Крышка корпуса (вариант - с модулем индикации и настройки
PLICSCOM)
Компоненты прибора могут иметь различное исполнение.
1
2
3

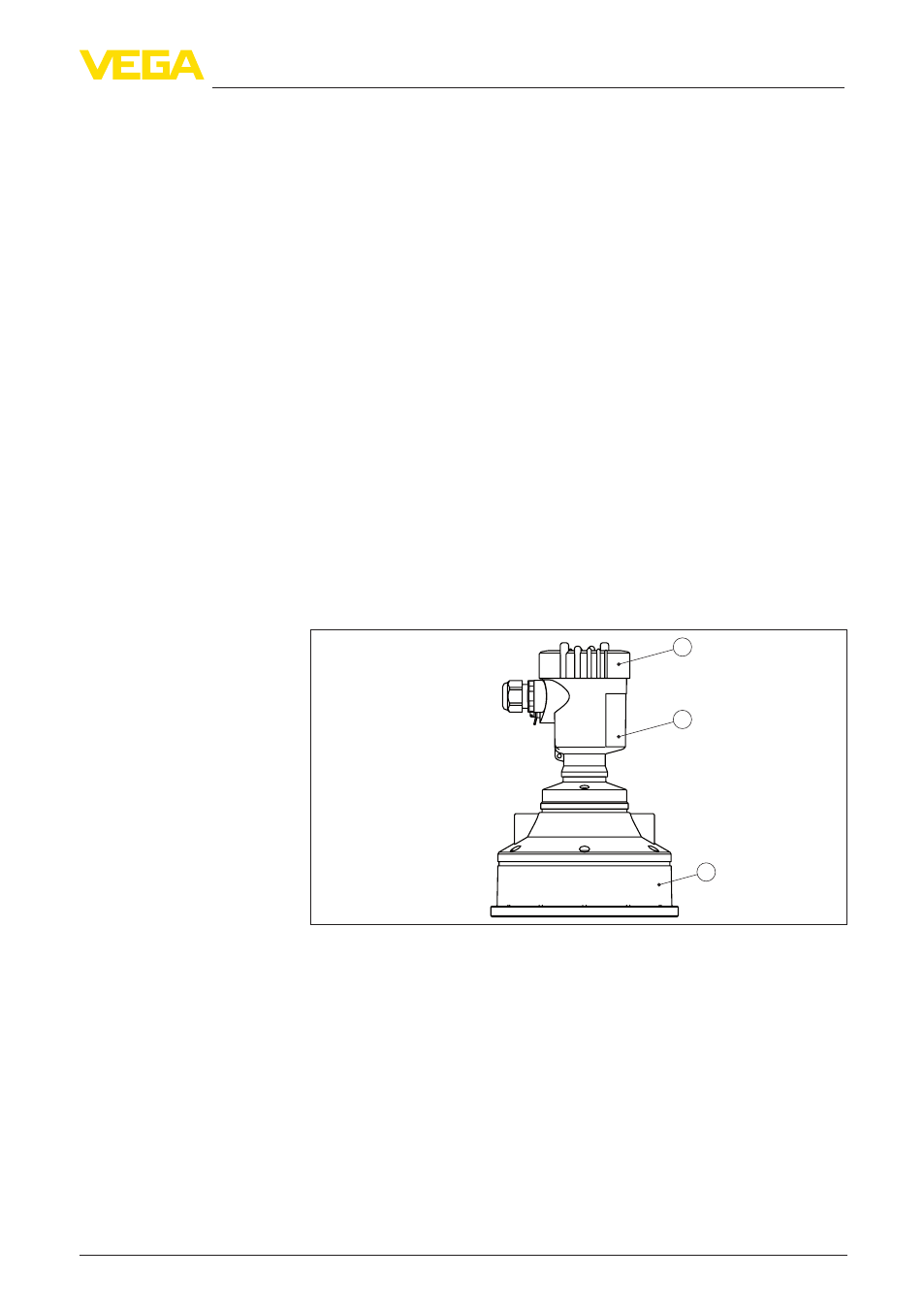

Рис. 1: VEGASON 63 с пластиковым корпусом
1 Крышка корпуса с модулем PLICSCOM (вариант)
2 Корпус с электроникой
3 Присоединение и преобразователь звука
3.2 Принцип работы
Ультразвуковой уровнемер VEGASON 63 предназначен
для непрерывного измерения уровня жидкостей и сыпучих
продуктов практически в любой отрасли промышленности.
Преобразователь ультразвукового датчика посылает
короткие ультразвуковые импульсы и принимает их в виде
эхосигналов, отраженных от поверхности продукта. Время
Комплект поставки
Компоненты
Область применения
Принцип действия
