5 Подключение к источнику питания
VEGASON 63 • Profibus PA
28786-R
U-130507
I2C
1
1 2

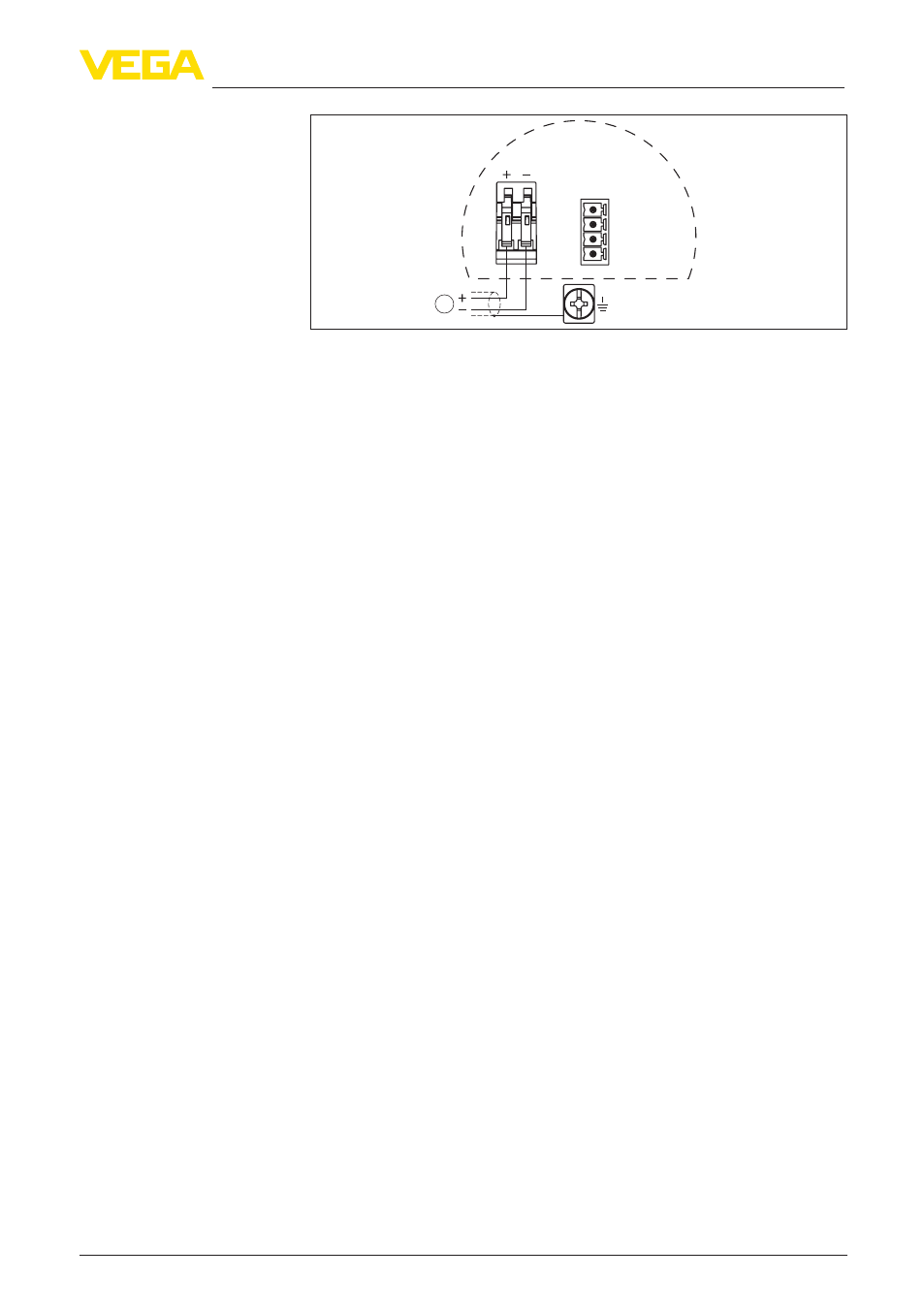

Рис. 22: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Фаза включения
После подключения VEGASON 63 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора и происходит следующее:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
кратковременное обращение байта состояния в значение
неисправности.
Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал. 1)
Схема подключения
Фаза включения
1) Значения соответствуют текущему уровню и уже выполненным уста-
новкам, например заводской установке.
