10 Приложение
VEGASON 63 • Profibus PA
28786-R
U-130507
Корпус со степенью защиты IP 66/IP 68 (1 bar)
117 mm (4.61"
)
~ 103 mm
(4.06")
ø 77 mm
(3.03")
116 mm (4.57"
)
~ 150 mm (5.91")
ø 84 mm (3.31")
120 mm (4.72"
)
~ 105 mm (4.13")
ø 84 mm
(3.31")
M20x1,5
2
M20x1,5/
½ NPT
M16x1,5
3
M20x1,5 M20x1,5
1

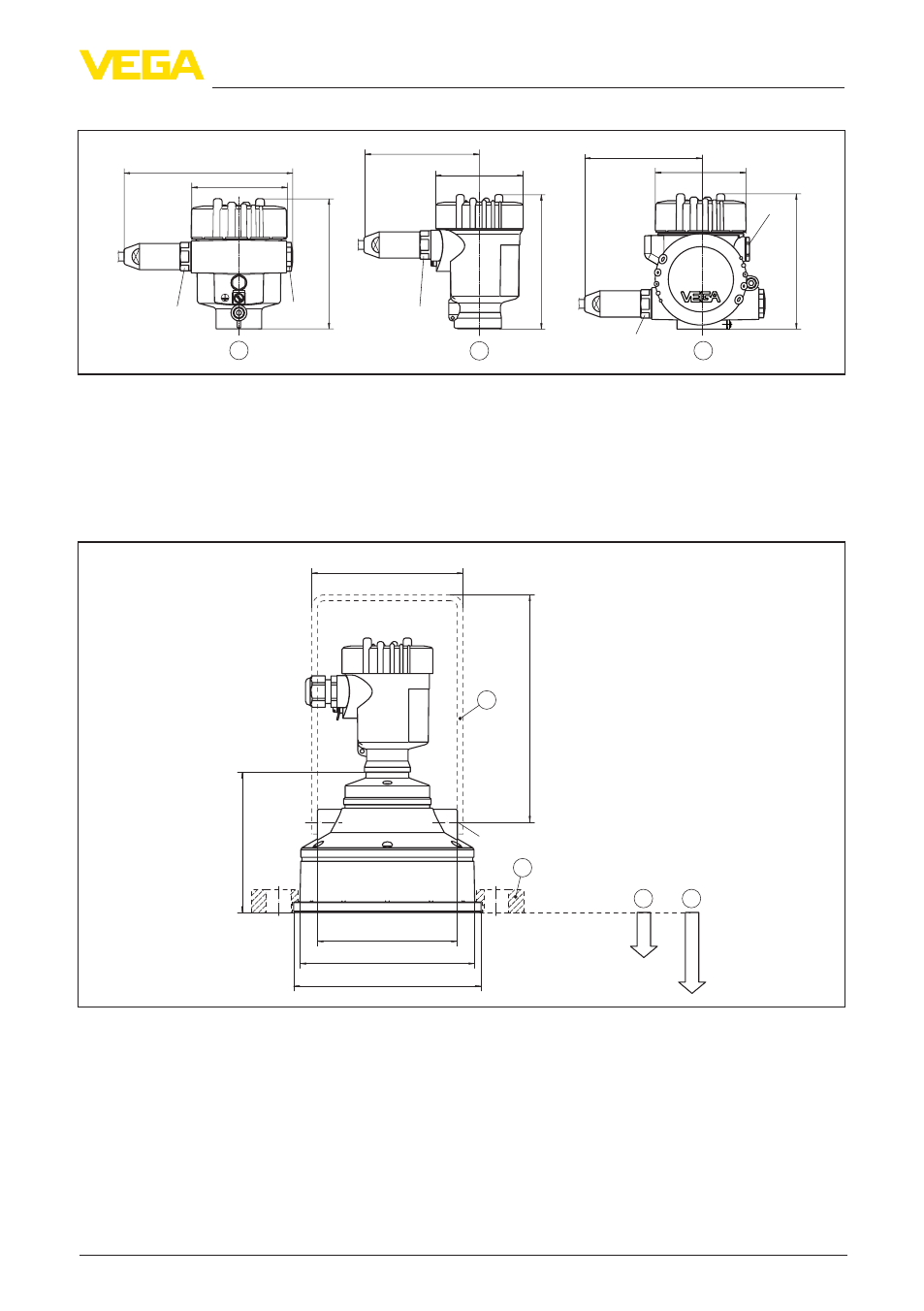

Рис. 35: Корпуса в исполнении IP 66/IP 68 (1 bar) - с установленным модулем индикации и настройки
корпус выше на 9 mm/0.35 in
1 Алюминиевый корпус
2 Корпус из нержавеющей стали, точное литье
2 Двухкамерный корпус из нержавеющей стали (точное литье)
VEGASON 63
3 4
L
195mm (7
43
/ 64
")
ø 148mm (5 53 /
64
")
130mm (5 1 /
8
")
ø 158mm (6 7 /
32
")
118mm (4 41 /
64
")
M8x12
1
2
DN100/ANSI4"
Рис. 36: VEGASON 63, Размер L при алюминиевом корпусе = 108 мм (4.252"), размер L при пластиковом и
стальном корпусе = 114,5 мм (4.508")
1 Монтажная скоба
2 Накидной фланец
3 Мертвая зона: 0,6 м (1.969 ft)
4 Диапазон измерения: на жидкостях - до 15 м (49.21 ft), на сыпучих продуктах - до 7 м (22.97 ft)
