10 Приложение
VEGASON 63 • Profibus PA
28786-R
U-130507
m(d)
%
Lin%
Min-Max
adjustment
Linearization
PROFIBUS PA-output
Primary
Value
Secondary
Value 1
Secondary
Value 2
Target
Mode
Failure
mode
Alarms
Scaling
Source for
scaling
t
i
Damping
Sensor
characteristics
PA-Out
TB
FB
Select additional cyclic
value

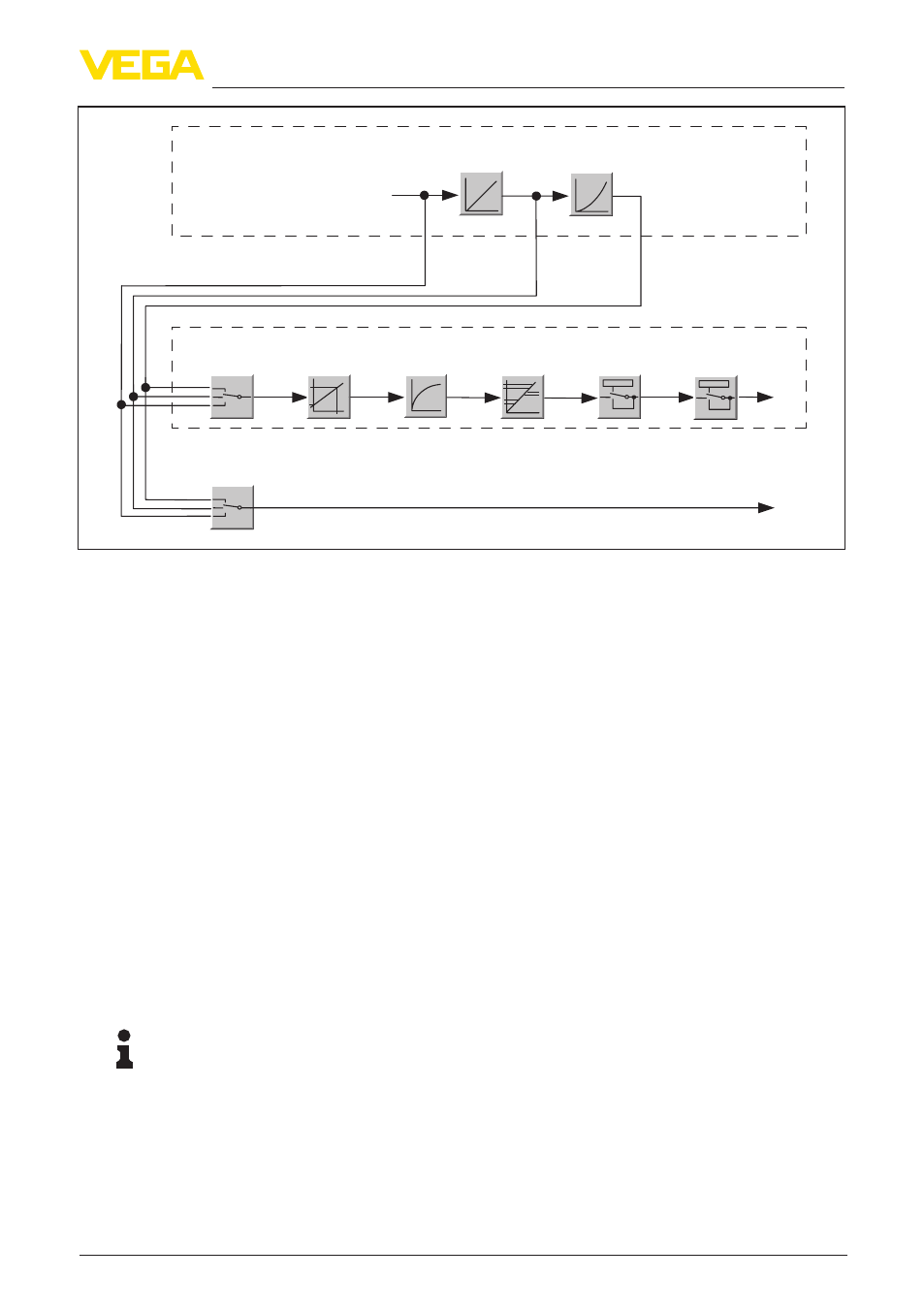

Рис. 28: VEGASON 63: Блок-схема со значением AI (PA-OUT) и дополнительным циклическим значением
TB Transducer Block
FB Function Block
Модули датчиков PA
Для циклической передачи данных VEGASON 63 имеет следующие модули:
•
AI (PA-OUT)
– Значение PA-OUT функционального блока FB1 после пересчета
•
Temperature
– Значение PA-OUT функционального блока FB2 после пересчета
•
Additional Cyclic Value
– Дополнительное циклическое значение (зависит от источника)
•
Free Place
– Данный модуль применяется, если какое-либо значение не должно использоваться
в блоке данных, передаваемом при циклическом обмене (например, замещение
температуры и дополнительного циклического значения)
Активными могут быть максимум три модуля. С помощью ПО для конфигурирования
мастера Profibus посредством этих модулей можно определить структуру передаваемых
циклически блоков данных. Порядок такого определения зависит от используемого ПО для
конфигурирования.
Примечание:
Модули имеют две версии:
•
короткую - для мастеров Profibus, которые поддерживают только какой-либо
байт "формата идентификатора", например Allen Bradley
•
длинную - для мастеров Profibus, которые поддерживают только данный байт
"формата идентификатора", например Siemens S7-300/400
Примеры структуры передаваемого блока данных
Далее представлены примеры того, как можно комбинировать модули и как структурируется
