44
10 Приложение
VEGASON 63 • 4 … 20 mA/HART - четырехпроводный
28780-R
U-130507

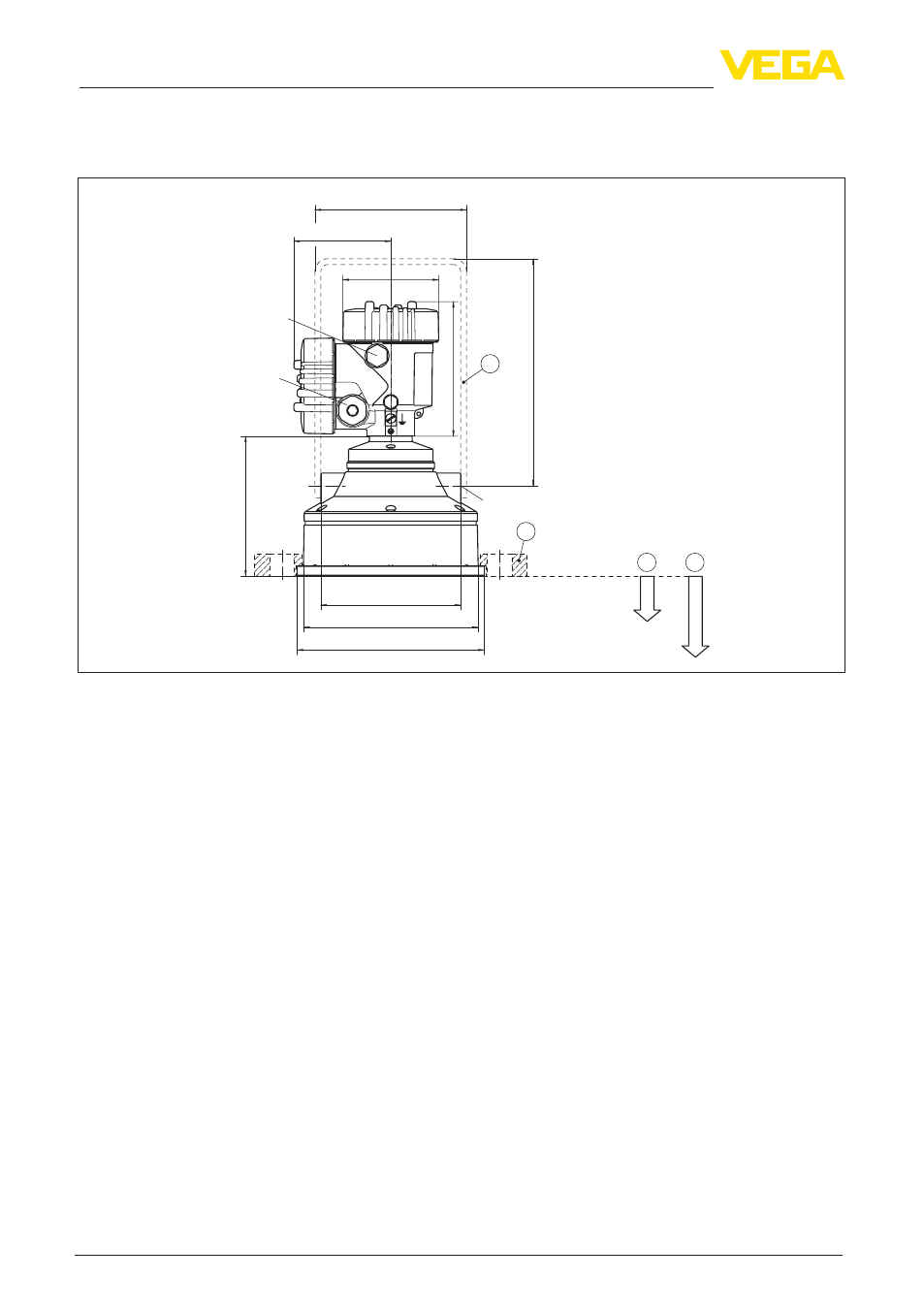

10.2 Размеры
VEGASON 63
3 4
108 mm (4.25"
)
195 mm (7.68"
)
ø 148 mm (5.83")
130 mm (5.12")
ø 158 mm (6.22")
118 mm (4.65")
M8x12
1
2
DN100/ANSI4"
~ 87 mm (3.43")
M16x1,5
ø 84 mm
(3.31")
120 mm (4.72"
)
M20x1,5/
½ NPT
Рис. 26: VEGASON 63
1 Монтажная скоба
2 Накидной фланец
3 Мертвая зона: 0,6 м (1.969 ft)
4 Диапазон измерения: на жидкостях - до 15 м (49.21 ft), на сыпучих продуктах - до 7 м (22.97 ft)
