7 Начальная установка с помощью PACTware
VEGASON 63 • 4 … 20 mA/HART - четырехпроводный
28780-R
U-130507
1
5
6
2
4
3
OPEN
TWIST
USB
LOCK

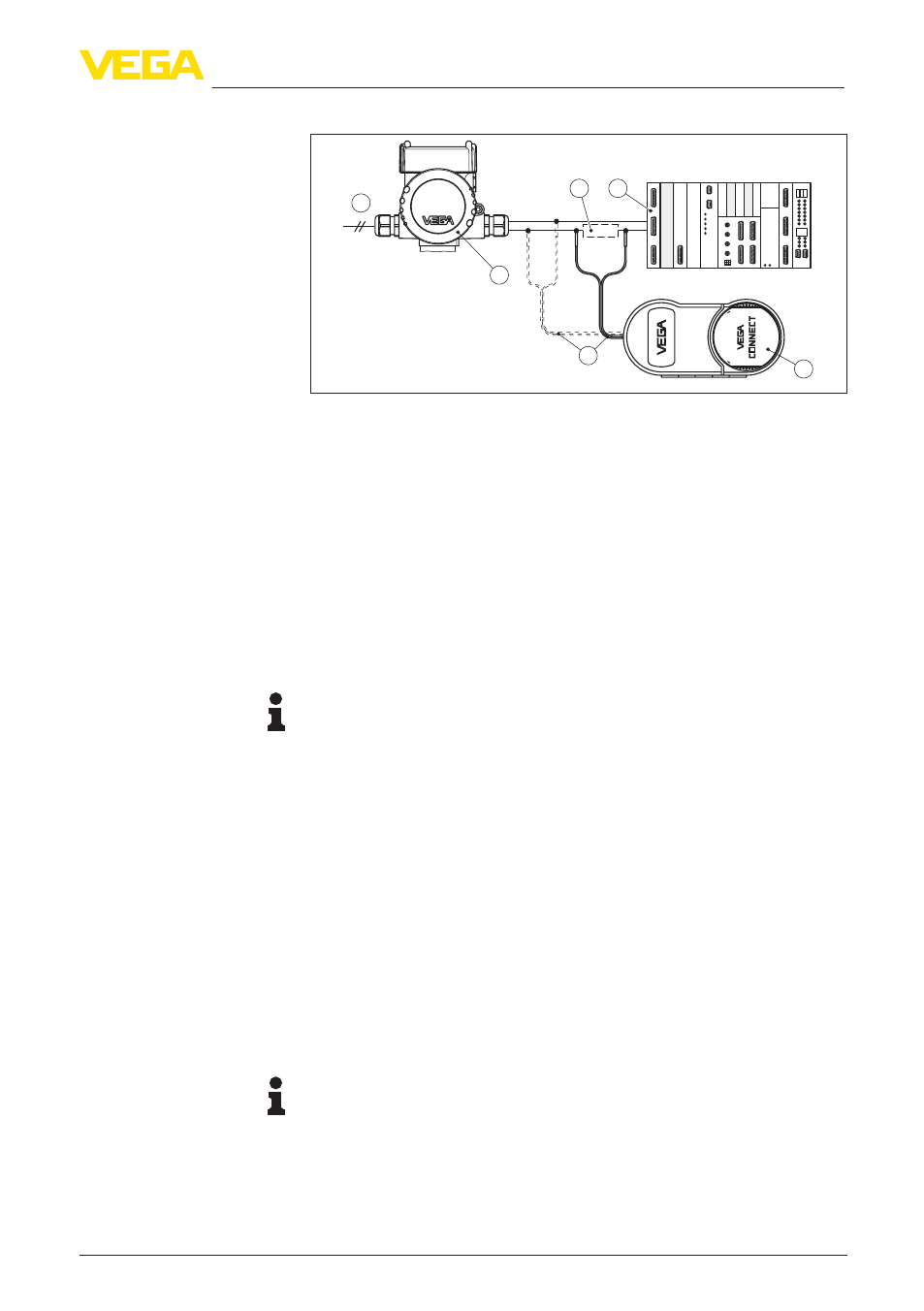

Рис. 24: Подключение ПК к сигнальному кабелю через HART
1 VEGASON 63
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3 Соединительный кабель с 2-миллиметровыми штекерами и зажимами
4 Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
•
VEGASON 63
•
ПК с PACTware и подходящим VEGA-DTM
•
VEGACONNECT 4
•
Сопротивление HART прибл. 250 Ω
•
Источник питания или устройство формирования сигнала
Примечание:
Для источников питания со встроенным сопротивлением HART
(внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
питания являются, например, устройства VEGATRENN 149A,
VEGADIS 371, VEGAMET 381. Большинство стандартных
разделителей питания Ex также оснащены достаточным
токоограничительным сопротивлением. В таких случаях
VEGACONNECT 4 может быть подключен параллельно линии
4 … 20 mA.
7.2 Параметрирование с помощью PACTware
Параметрирование с помощью "Коллекции DTM/PACTware"
описано в соответствующем руководстве, которое поставляется
вместе с CD, а также может быть загружено с нашей домашней
страницы. Подробную информацию см. также в онлайновой
справке PACTware и VEGA-DTM.
Примечание:
Для параметрирования VEGASON 63 необходима текущая
версия Коллекции DTM.
Текущие версии VEGA-DTM в виде Коллекции DTM
поставляются на диске CD, который можно заказать у
представителя VEGA. Диск также содержит текущую версию
PACTware.
Подключение через
HART
