Инструкция по эксплуатации VEGA VEGASON 63 4 … 20 mA_HART - four-wire
Страница 41
41
10 Приложение
VEGASON 63 • 4 … 20 mA/HART - четырехпроводный
28780-R
U-130507
Ʋ Сыпучий продукт
до 7 м (22.97 ft)
Мертвая зона
0,6 м (1.969 ft)
Условия при определении точности (по DIN EN 60770-1)
Эталонные условия по DIN EN 61298-1
Ʋ Температура
+18 … +30 °C (+64 … +86 °F)
Ʋ Относительная влажность
45 … 75 %
Ʋ Давление воздуха
860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Прочие контрольные условия
Ʋ Отражатель
Идеальный отражатель, например металлическая
плита 2 x 2 м (6.56 x 6.56 ft)
Ʋ Ложные отражения
Наибольший сигнал помехи 20 dB меньше полезного
сигнала
Характеристики измерения
Ультразвуковая частота
35 kHz
Интервал измерения
> 2 сек. (в зависимости от установки параметров)
Ширина диаграммы направленности
при -3 dB
6°
Время успокоения
5)
> 3 сек. (в зависимости от установки параметров)
Точность измерения
Разрешающая способность измере-
ния
> 1 mm (0.039 in)
Погрешность измерения
6)
См. диаграмму
15 m
(49.213 ft)
8 m
(26.247 ft)
6 m
(19.685 ft)
12 m
(39.37 ft)
10 m
(32.808 ft)
3 m (9.843 ft)
10 mm (0.394 in)
20 mm (0.787 in)
30 mm (1.181 in)
6 mm (0.236 in)
-6 mm (-0.236 in)
-10 mm (-0.394 in)
-20 mm (-0.787 in)
-30 mm (-1.181 in)

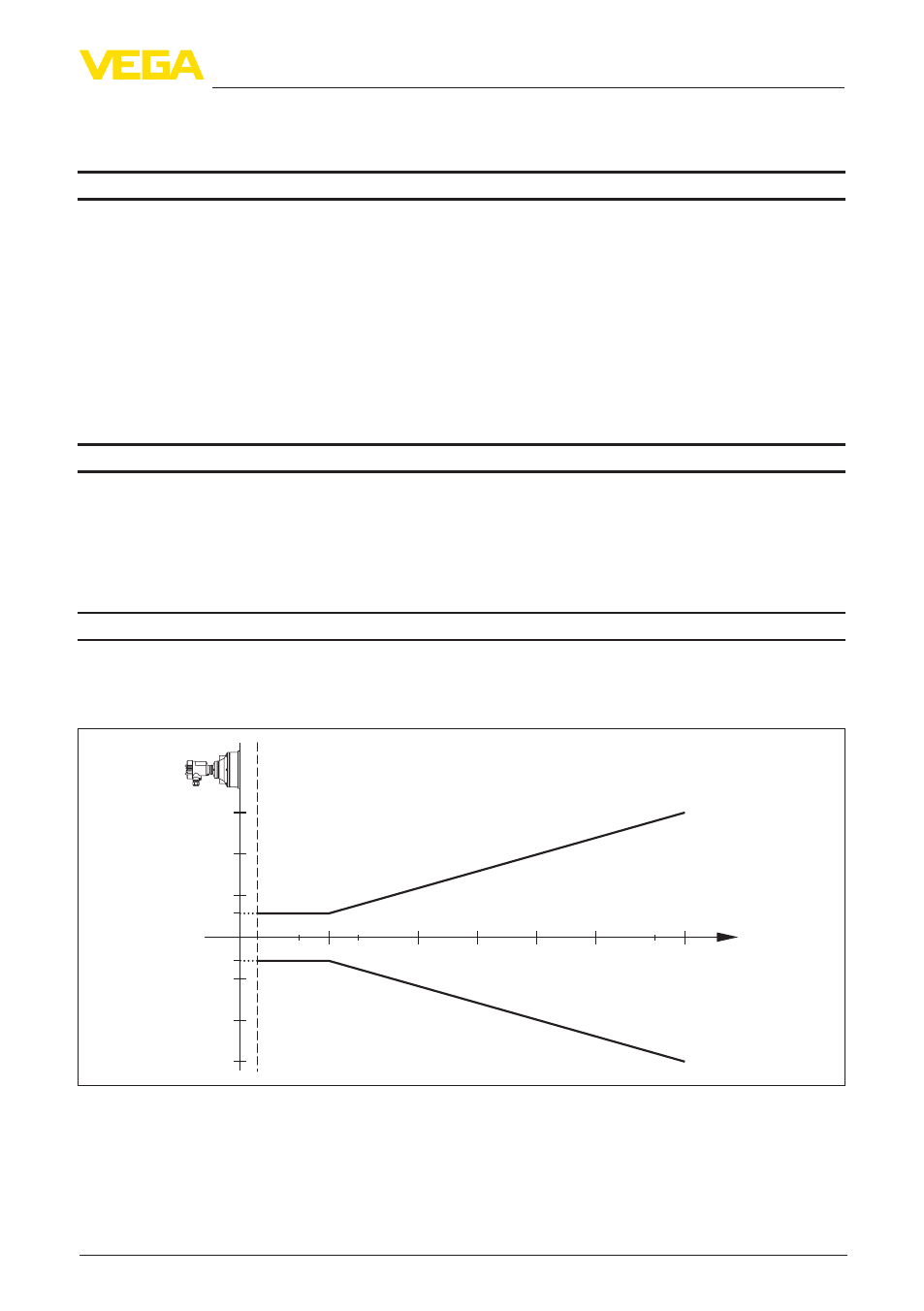

Рис. 25: Погрешность измерения VEGASON 63
5)
Время до выдачи правильного значения (с макс. отклонением 10 %) уровня при скачкообразном изме-
нении уровня.
6)
Включая нелинейность, гистерезис и неповторяемость.
