Инструкция по эксплуатации VEGA VEGASON 63 4 … 20 mA_HART - four-wire
Страница 14
14
4 Монтаж
VEGASON 63 • 4 … 20 mA/HART - четырехпроводный
28780-R
U-130507

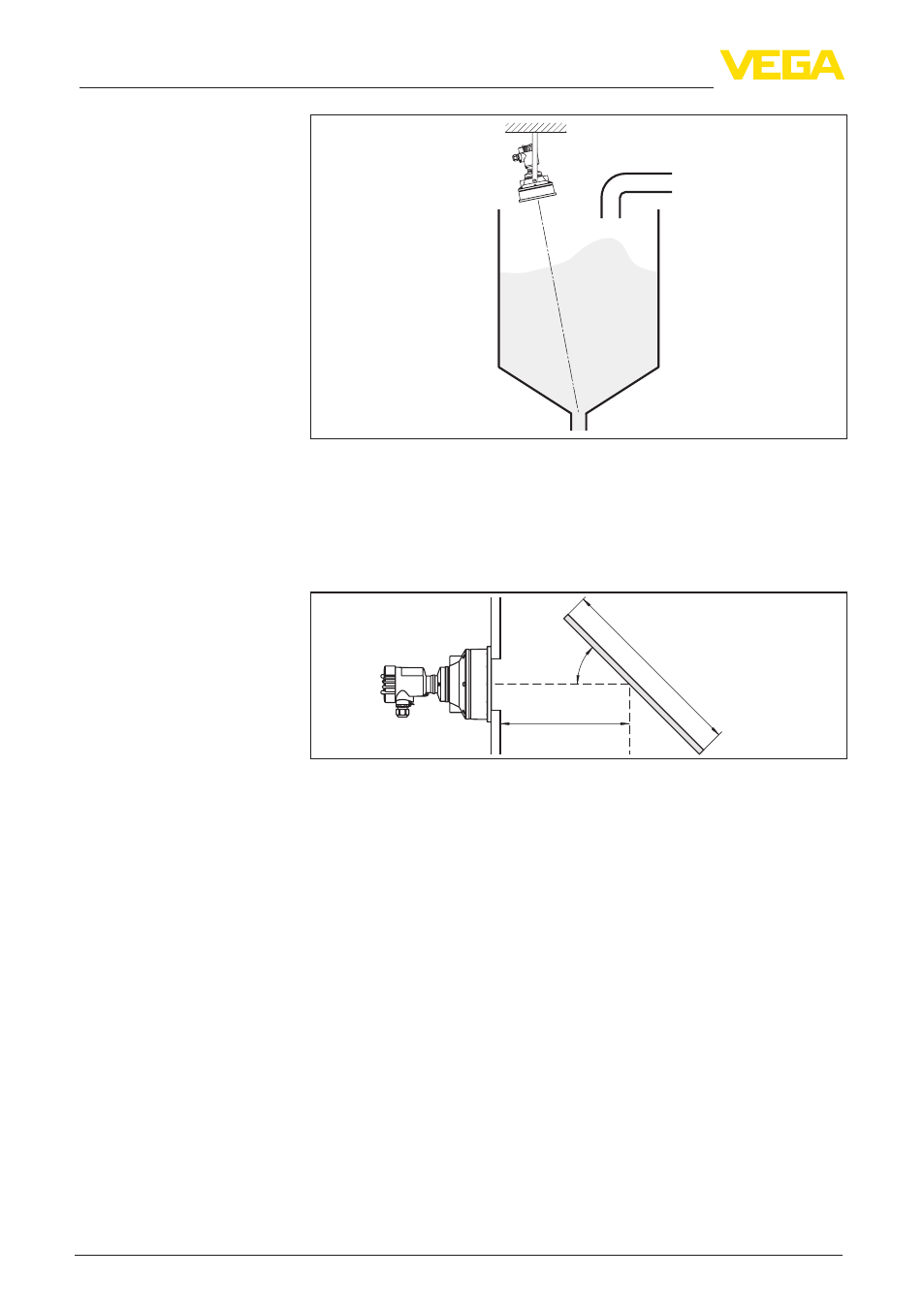

Рис. 9: Ориентация на сыпучих продуктах
Для сокращения минимального допустимого расстояния до
продукта при монтаже VEGASON 63 можно использовать
дефлектор, что позволяет почти полностью заполнять емкость.
Эта рекомендация применима, прежде всего, для открытых
емкостей, например камер ливнеспуска.
~200
~400x400
45°
Рис. 10: Дефлектор
При выборе монтажного положения для ультразвукового
датчика следует учитывать, что находящиеся в емкости
конструкции, например: лестницы, предельные выключатели,
нагревательные спирали, подпорки и т.п. - могут вызывать
ложные эхо-сигналы, которые накладываются на полезный эхо-
сигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения ультразвукового сигнала до поверхности
продукта, по возможности, не оказывалось указанных
препятствий.
Если в емкости имеются внутренние конструкции, при
начальной установке необходимо создать память помех.
Ложные эхосигналы от больших стоек и подпорок в
емкости можно ослабить с помощью установленных над
этими конструкциями маленьких наклонных экранов из
листового металла или пластика, которые будут рассеивать
ультразвуковые сигналы и тем самым предотвращать
зеркальное ложное отражение.
Конструкции в емкости
