9 Приложение
VEGASWING 61 • - бесконтактный переключатель
29223-R
U-130104
Ʋ Min.
10 mA
Ʋ Max.
400 mA (при I> 300 mA температура окружающей
среды может быть max. 60 °C) max. 4 A до 40 мсек.
(без спецификации WHG)
Защита
Степень защиты
IP 66/IP 67
Категория перенапряжений
III
Степень защиты
I
Разрешения
Устройства с разрешениями на применение, в зависимости от исполнения, могут иметь от-
личающиеся технические данные.
Для таких устройств следует учитывать соответствующую документацию, поставляемую
вместе с устройством. Данную документацию также можно скачать с сайт
через "VEGA Tools" и "serial number search" либо через "Downloads" и "Approvals".

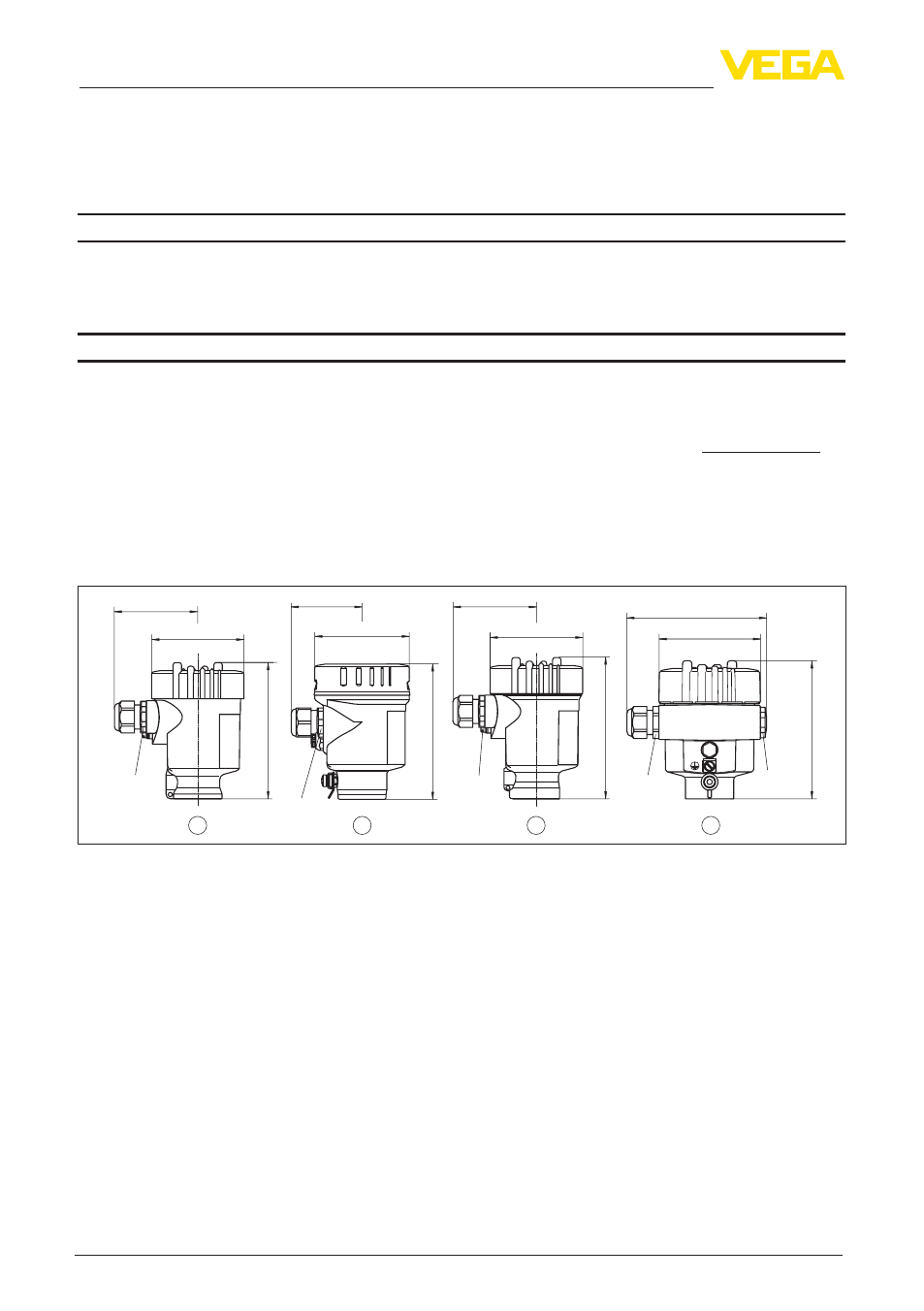

9.2 Размеры
VEGASWING 61 - корпус
3
2
1
4
~ 69 mm
(2.72")
ø 79 mm
(3.11")
117 mm (4.61"
)
M20x1,5/
½ NPT
~ 59 mm
(2.32")
ø 80 mm
(3.15")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 69 mm
(2.72")
ø 79 mm
(3.03")
112 mm (4.41"
)
M20x1,5/
½ NPT
~ 116 mm (4.57")
ø 86 mm (3.39")
11
6 mm (4.57"
)
M20x1,5
M20x1,5/
½ NPT
Рис. 34: Исполнения корпуса
1 Пластиковый корпус
2 Корпус из нержавеющей стали, электрополированный
3 Корпус из нержавеющей стали (точное литье)
4 Алюминиевый корпус
