6 Начальная установка
VEGASWING 61 • - бесконтактный переключатель
29223-R
U-130104
Посредством переключателя режимов (A/B) можно выбрать со-
стояние переключения реле в соответствии с Функциональной
таблицей (A - сигнализация максимального уровня или защита
от переполнения, B - сигнализация минимального уровня или
защита от сухого хода).
С помощью DIL-переключателя (3) можно установить точку
переключения для жидкостей с плотностью от 0,5 до 0,7 г/см³
(от 0.018 до 0.025 lbs/in³). Заводская установка соответствует
плотности продукта >0,7 г/см³ (0.025 lbs/in³). Для продуктов с
меньшей плотностью переключатель следует установить на
>0,5 г/см³ (0.018 lbs/in³). Положение точки переключения дано
относительно плотности воды 1 г/см³ (0.036 lbs/in³). Для продук-
тов с иной плотностью следует учитывать смещение положения
точки переключения либо в сторону корпуса, либо в сторону
конца вилки.
Примечание:
Следует учитывать, что датчик будет обнаруживать пену с плот-
ностью > 0,45 г/см³ (0.016 lbs/in³), что может привести к ошибкам
при установке на защиту от сухого хода.

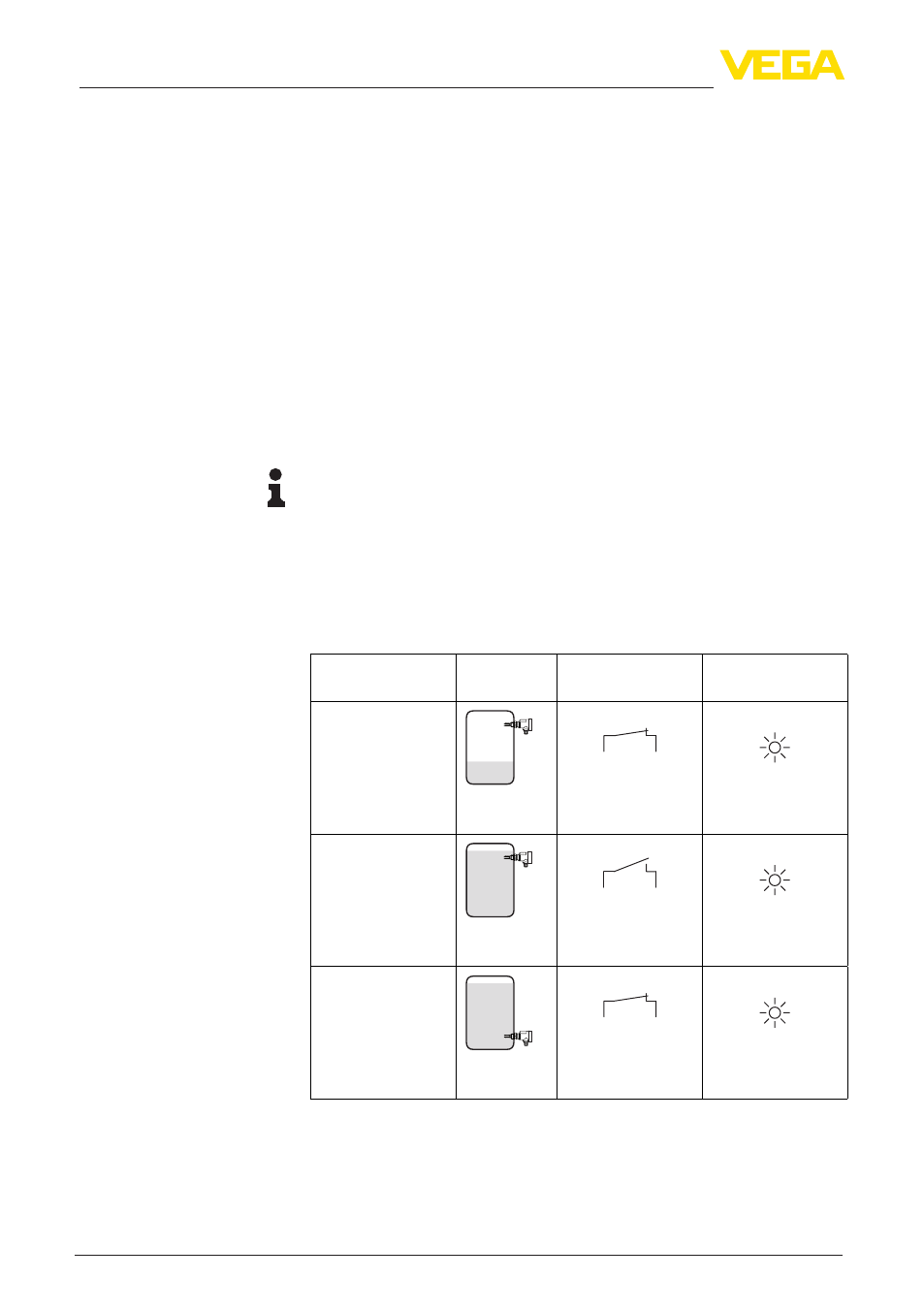

6.3 Таблица функций
В таблице ниже приведены состояния переключения в зависи-
мости от установленного режима работы и уровня.
Уровень
Состояние пере-
ключения
Индикатор со-
стояния
Режим работы А
Защита от пере-
полнения
2
1
Переключатель
замкнут
Зеленый
Режим работы А
Защита от пере-
полнения
2
1
Переключатель
разомкнут
Красный
Режим работы В
Защита от сухо-
го хода
2
1
Переключатель
замкнут
Зеленый
Переключатель режи-
мов работы (2)
Установка чувствитель-
ности (3)
