6 Начальная установка
VEGASWING 61 • - бесконтактный переключатель
29223-R
U-130104
6 Начальная установка
6.1 Общее
Цифры в скобках соответствуют цифровым обозначениям на
следующих рисунках.
Состояние переключения электроники в пластиковом корпусе
можно контролировать при закрытой крышке по световому
индикатору. Заводская установка соответствует плотности
продукта > 0,7 г/см³ ((0.025 lbs/in³) . Для продуктов с меньшей
плотностью переключатель следует установить на > 0,5 г/см³
(0.018 lbs/in³).
На блоке электроники находятся следующие индикаторы и
переключатели:
•
Индикатор состояния (1)
•
DIL-переключатель режимов работы - A/B (2)
•
DIL-переключатель установки чувствительности (3)
Примечание:
Вибрирующую вилку VEGASWING 61 можно проверять только
путем ее погружения в жидкость. Нельзя проверять работу
VEGASWING 61 рукой. В противном случае датчик может быть
поврежден.
6.2 Элементы настройки
1
2
1
2
3

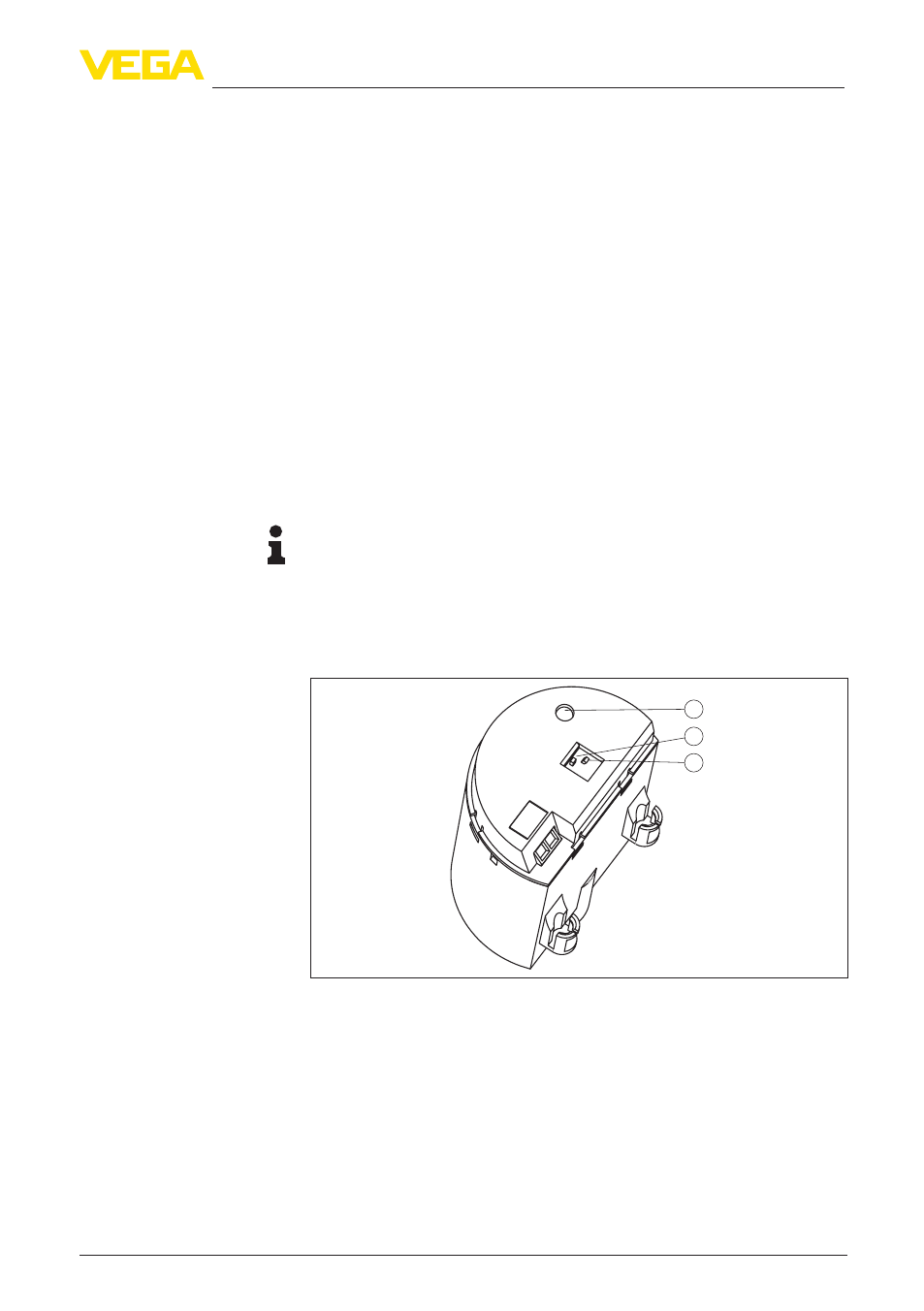

Рис. 11: Блок электроники SWE60C - бесконтактный переключатель
1 Индикатор состояния (светодиод)
2 DIL-переключатель режимов работы
3 DIL-переключатель установки чувствительности
Световой индикатор состояния переключения
•
Зеленый = выход замкнут
•
Красный = выход разомкнут
•
Красный (мигает) = неисправность
Назначение/конфигу-
рация
Индикатор состояния
(1)
