Инструкция по эксплуатации VEGA VEGASWING 61 - contactless electronic switch
Страница 17
17
5 Подключение к источнику питания
VEGASWING 61 • - бесконтактный переключатель
29223-R
U-130104
C
20-253V AC/DC
max 400mA
A
B
L
N
L
N
1
2
0,5 g / cm3
0,7 g / cm3
+
+
1
2
1 2
3
5
1
2
4

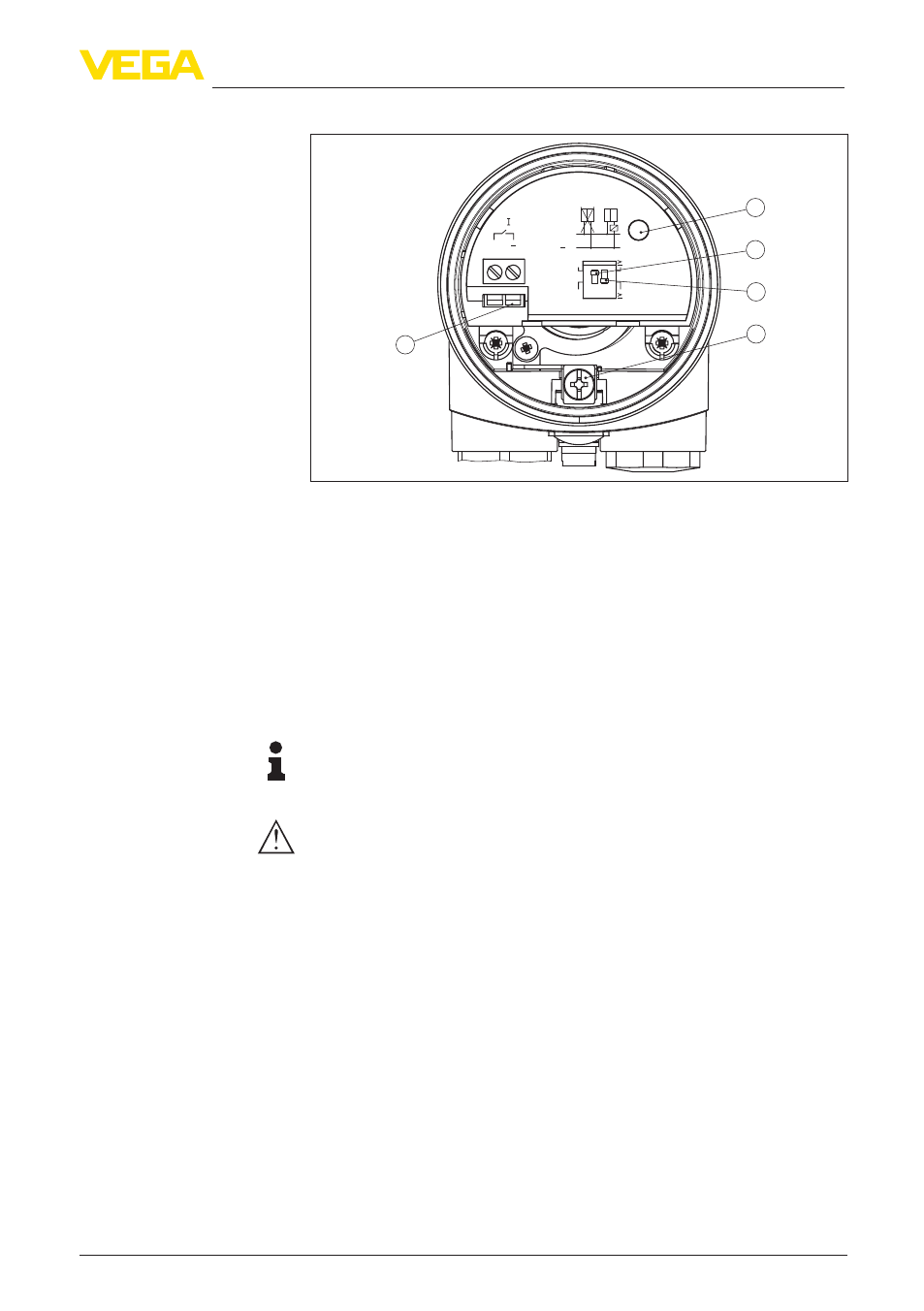

Рис. 9: Отсек электроники и подключения в однокамерном корпусе
1 Индикатор состояния
2 DIL-переключатель режимов работы
3 Переключатель для настройки точки переключения
4 Клемма заземления
5 Соединительные клеммы
Рекомендуется подключать VEGASWING 61 таким образом,
чтобы цепь тока переключения при сигнализации уровня, об-
рыве цепи или неисправности была разомкнута (безопасное
состояние).
Информация:
Бесконтактный переключатель всегда показан в состоянии по-
коя.
Внимание!
Запрещается подключение к сети без промежуточной нагрузки.
В противном случае блок электроники будет поврежден. Данный
тип выхода не применим для подключения к низковольтным
входам контроллера.
Примеры типичных применений:
•
Сопротивление нагрузки при 24 V DC: 88 … 1800 Ω
•
Расчетная мощность, реле 253 V AC: > 2,5 VA
•
Расчетная мощность, реле 24 V AC: > 0,5 VA
Для непосредственного управления реле, затворами, магнитны-
ми клапанами, световыми и звуковыми сигналами и т.п.
После отключения нагрузки собственный ток кратковременно
падает ниже 1 mA, так что контакторы, ток удержания которых
меньше продолжительного собственного тока электроники,
обязательно отключатся.
При применении VEGASWING 61 для защиты от переполнения
по WHG, следует соблюдать соответствующие нормы и условия.
Отсек электроники и
подключения
Схема подключения
