3 Описание изделия
VEGASON 61 • 4 … 20 mA/HART - четырехпроводный
28778-R
U-130507
3 Описание изделия
3.1 Структура
Комплект поставки включает:
•
Ультразвуковой уровнемер VEGASON 61
•
Отдельный кабельный ввод
•
Документация
– Данное руководство по эксплуатации
– Safety Manual 31338 "VEGAPULS серии 60 - 4 … 20 mA/
HART" (вариант)
– Руководство по эксплуатации 27835 "Модуль индикации и
настройки PLICSCOM" (вариант)
– "Указания по безопасности" (для Ex-исполнений)
– При необходимости, прочая документация
VEGASON 61 cостоит из следующих компонентов:
•
Преобразователь звука со встроенным датчиком
температуры
•
Корпус с электроникой
•
Крышка корпуса (вариант - с модулем индикации и настройки
PLICSCOM)
Компоненты прибора могут иметь различное исполнение.
1
2
3

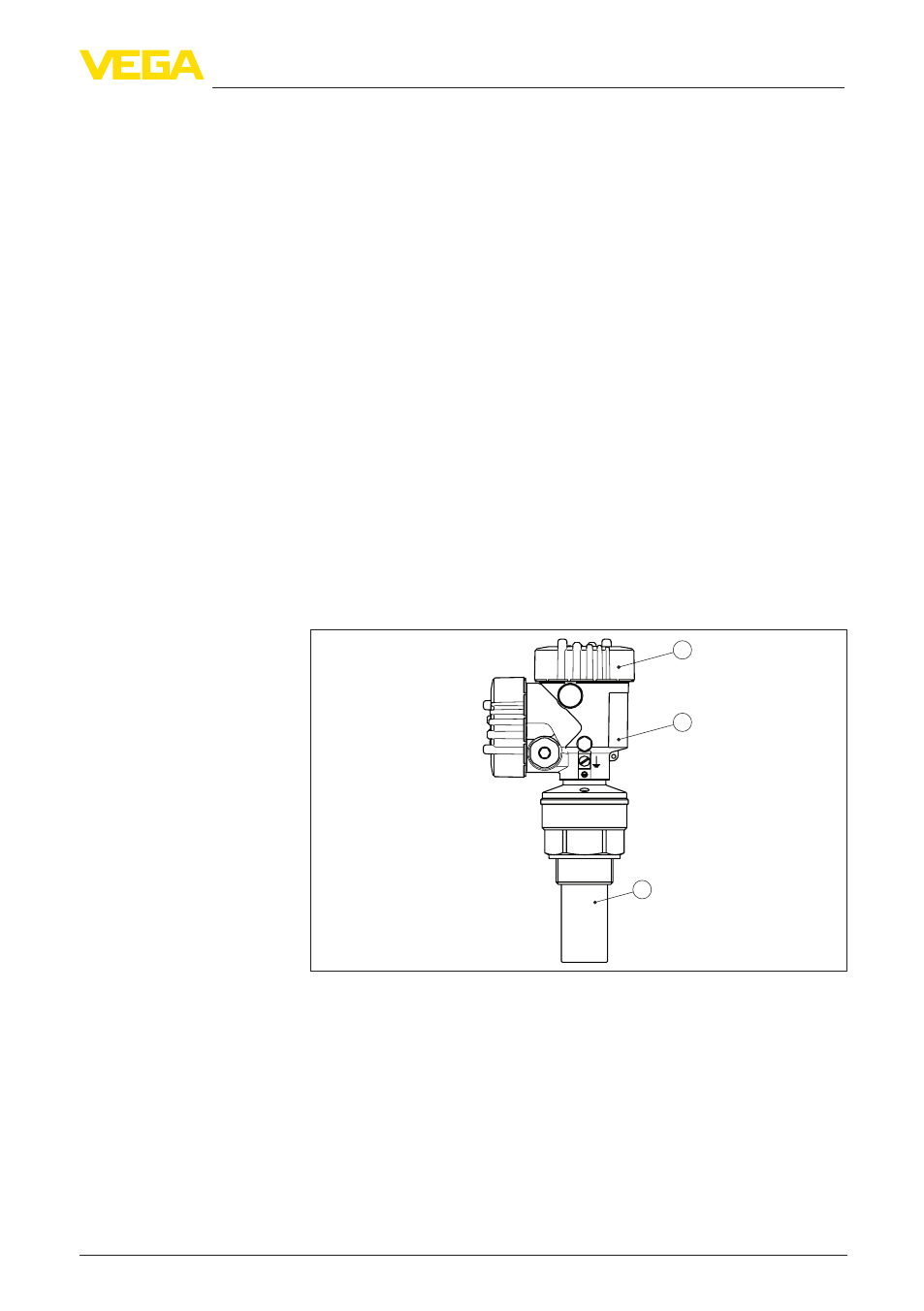

Рис. 1: VEGASON 61 - с алюминиевым двухкамерным корпусом
1 Крышка корпуса с модулем PLICSCOM (вариант)
2 Корпус с блоком электроники (вариант - с разъемом)
3 Присоединение и преобразователь звука
Типовой шильдик содержит важные данные для идентификации
и применения прибора:
•
Тип устройства
•
Артикул и серийный номер устройства
•
Числовые коды документации
Комплект поставки
Компоненты
Типовой шильдик
