21
5 Подключение к источнику питания
VEGASON 61 • 4 … 20 mA/HART - четырехпроводный
28778-R
U-130507
5.3 Схема подключения (двухкамерный
корпус)
1
2
3
4
5

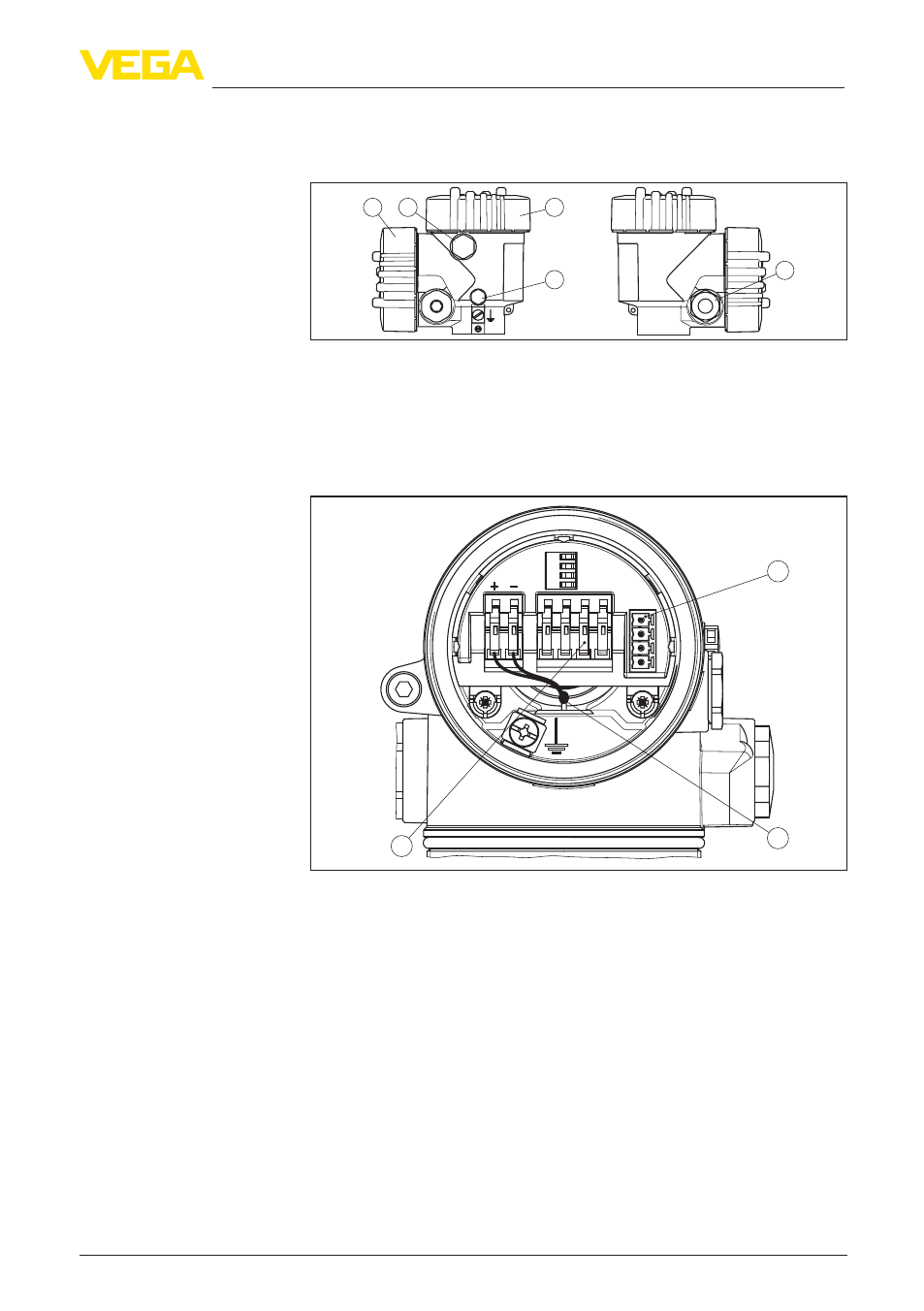

Рис. 16: Двухкамерный корпус
1 Крышка отсека подключения
2 Заглушка или разъем M12 x 1 для VEGADIS 61 (вариант)
3 Крышка отсека электроники
4 Фильтрующий элемент для компенсации давления воздуха
5 Кабельный ввод
1
3
2
Display
1 2
5 6 7 8
I2C
Рис. 17: Отсек электроники (двухкамерный корпус)
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутренняя соединительная линия к отсеку подключения
3 Контакты для подключения VEGADIS 61
Обзор корпусов
Отсек электроники
