4 фаза включения – Инструкция по эксплуатации VEGA VEGASON 61 4 … 20 mA_HART - four-wire
Страница 22
22
5 Подключение к источнику питания
VEGASON 61 • 4 … 20 mA/HART - четырехпроводный
28778-R
U-130507
3
1
2
3 4
1 2
L1 N
4... 20mA
IS
GND

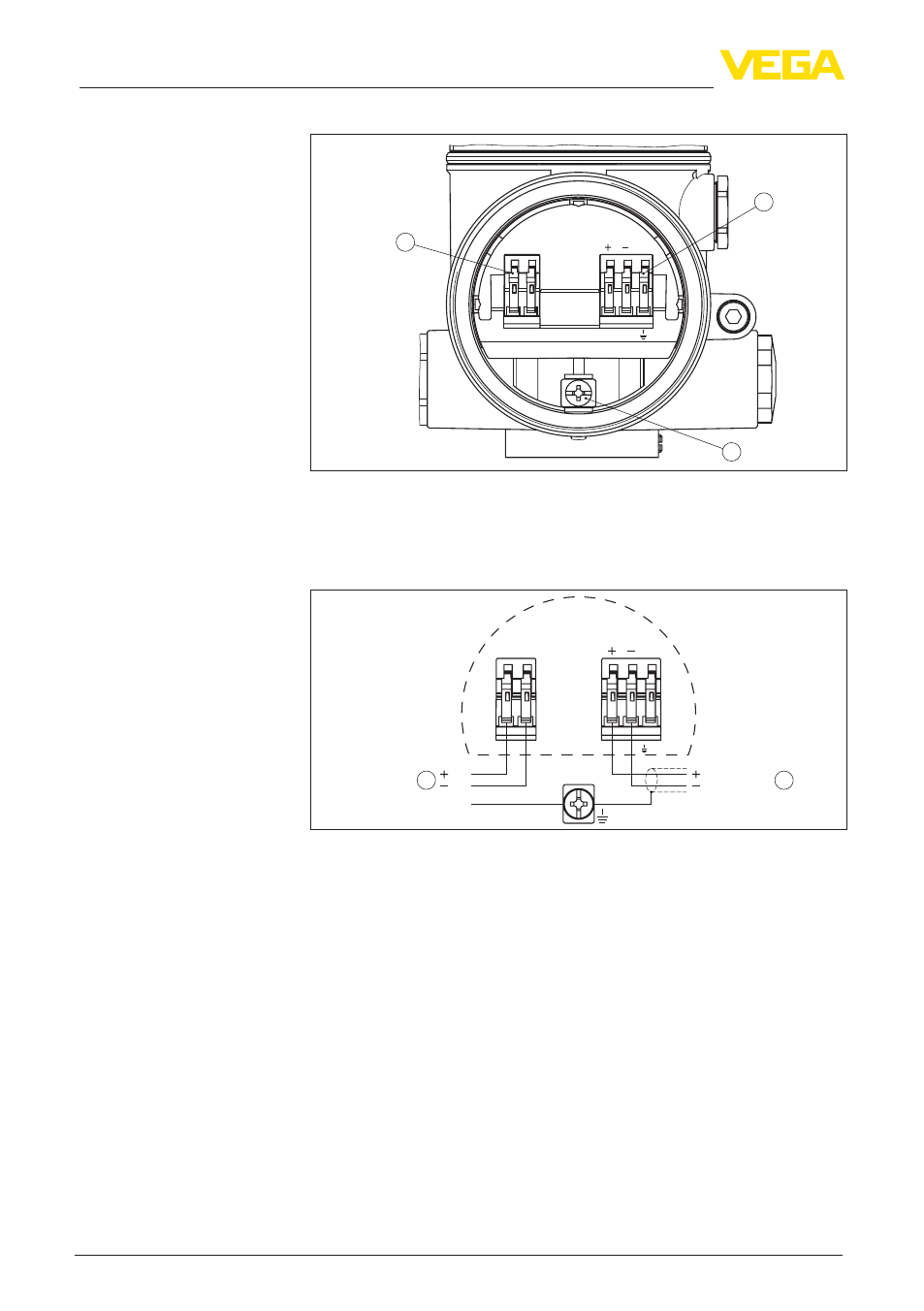

Рис. 18: Отсек подключения (двухкамерный корпус)
1 Контакты для выхода сигнала
2 Клемма заземления для подключения защитного провода и экрана
3 Пружинные контакты для источника питания
4 ... 20 mA
PE
/ L
/ N
L1 N
GND
1
2
1
2
3
4
4...20mA
IS
Рис. 19: Схема подключения (двухкамерный корпус)
1 Питание
2 Выход сигнала
5.4 Фаза включения
После подключения VEGASON 61 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Отсек подключения
Схема подключения
Фаза включения
