20
5 Подключение к источнику питания
VEGASON 61 • 4 … 20 mA/HART - четырехпроводный
28778-R
U-130507
3. Удалить примерно 10 см обкладки соединительного кабеля
токового выхода, концы проводов зачистить примерно на
1 см.
4. Вставить кабель в датчик через кабельный ввод.
5. С помощью отвертки поднять рычажки контактов.
6. Провода вставить в открытые контакты в соответствии со
схемой подключения.
7. Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
8. Слегка потянув за провода, проверить надежность их
закрепления в контактах.
9. Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с выравниванием
потенциалов.
10. Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
11. Соединительный кабель для подачи питания подключить
таким же способом согласно схеме подключения,
дополнительно соединить защитный провод с внутренней
клеммой заземления.
12. Завинтить крышку корпуса.
Электрическое подключение выполнено.

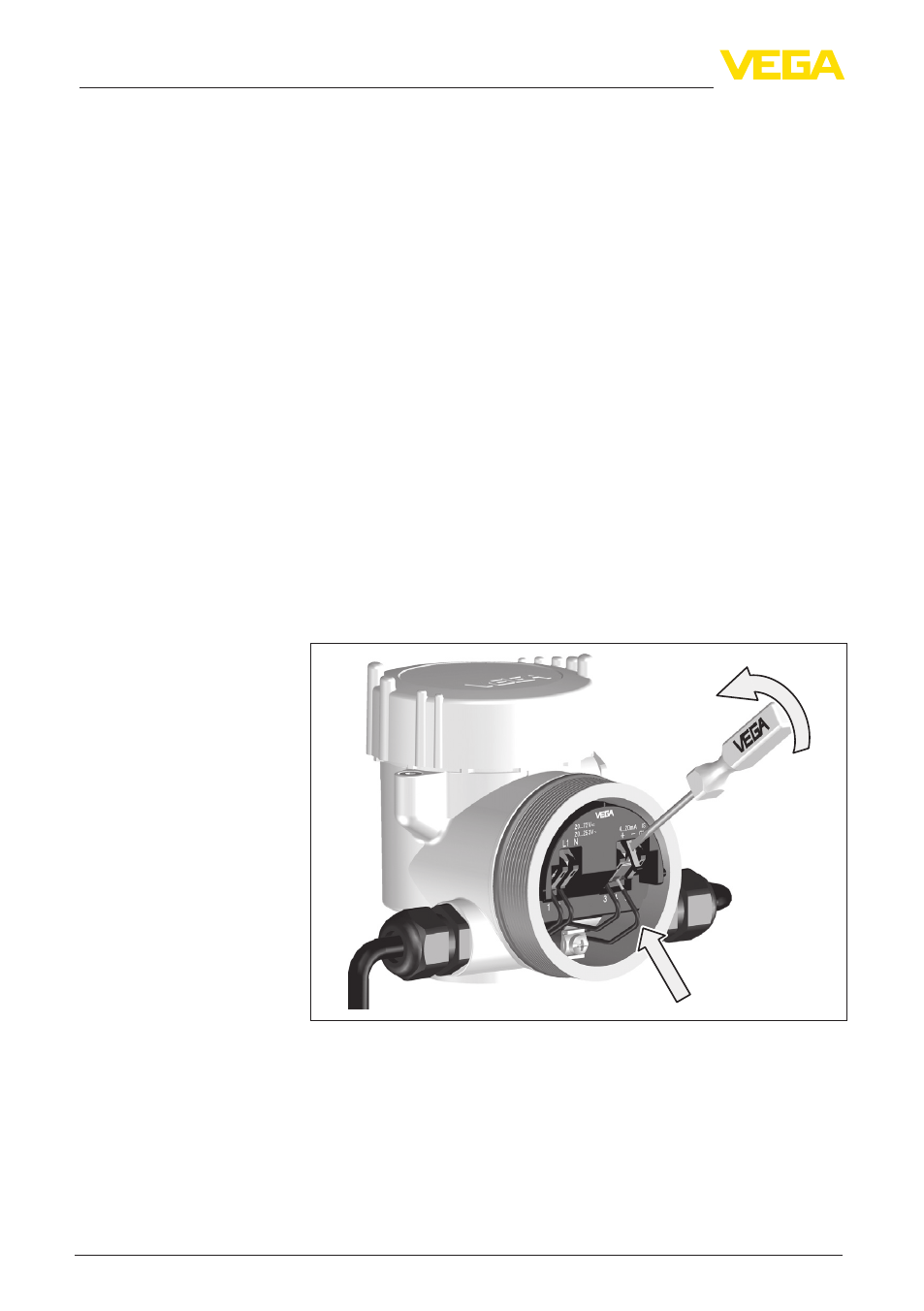

Рис. 15: Подключение: шаги 5 и 6
