49
10 Приложение
VEGASON 63 • 4 … 20 mA/HART - двухпроводный
28777-R
U-130507
VEGASON 63
3 4
L
195mm (7
43
/ 64
")
ø 148mm (5 53 /
64
")
130mm (5 1 /
8
")
ø 158mm (6 7 /
32
")
118mm (4 41 /
64
")
M8x12
1
2
DN100/ANSI4"

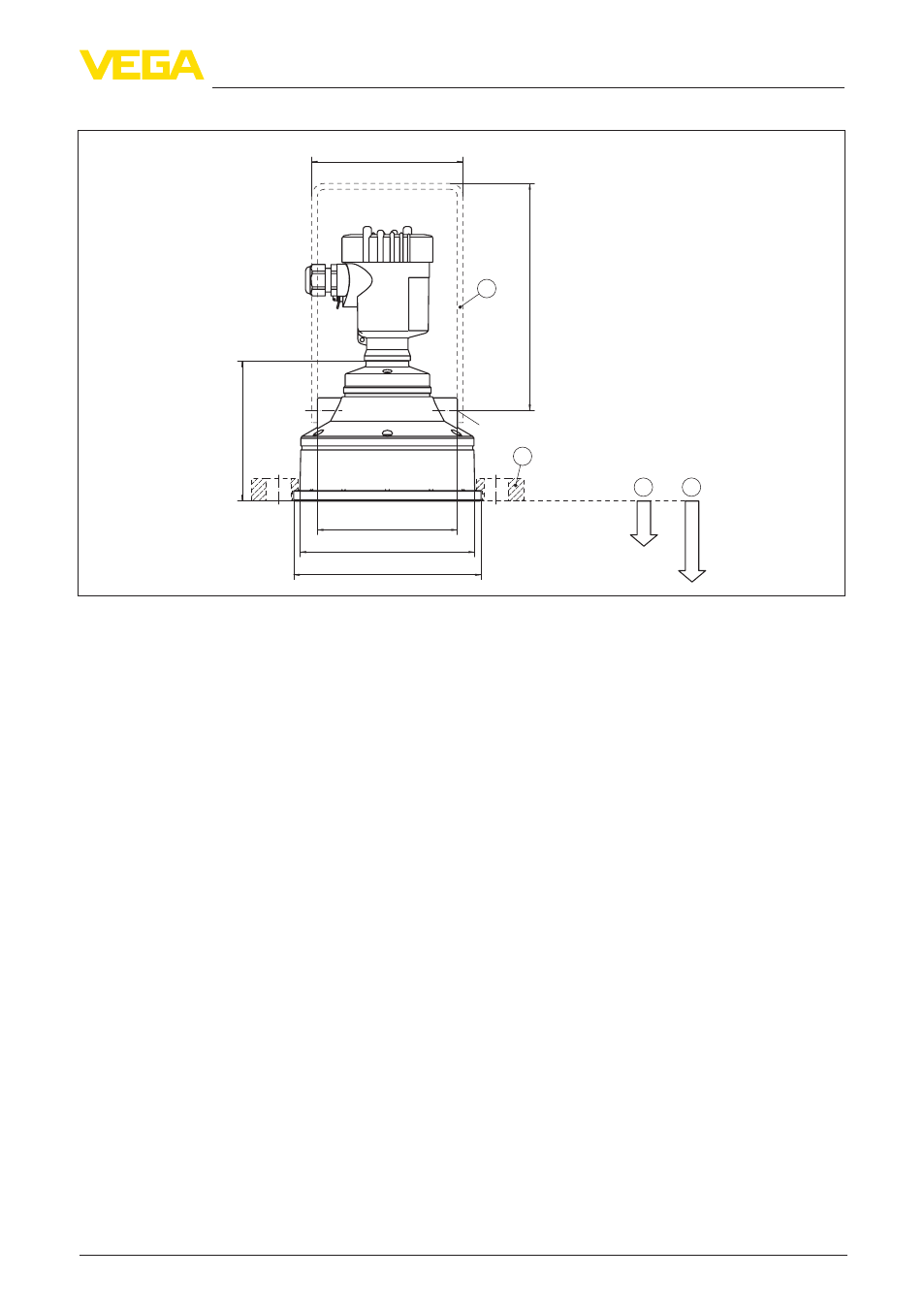

Рис. 31: VEGASON 63, Размер L при алюминиевом корпусе = 108 мм (4.252"), размер L при пластиковом и
стальном корпусе = 114,5 мм (4.508")
1 Монтажная скоба
2 Накидной фланец
3 Мертвая зона: 0,6 м (1.969 ft)
4 Диапазон измерения: на жидкостях - до 15 м (49.21 ft), на сыпучих продуктах - до 7 м (22.97 ft)
