4 Монтаж
VEGASON 63 • 4 … 20 mA/HART - двухпроводный
28777-R
U-130507
На продуктах с хорошими отражательными свойствами
VEGASON 63 можно монтировать также на патрубке
(ориентировочные размеры патрубков см. на рисунке ниже). В
этом случае конец патрубка должен быть гладким, без заусенцев
и, по возможности, закругленным. При этом необходимо создать
память помех.
d
45°
h
max.
d
100 mm/4"
150 mm/6"
200 mm/8"
250 mm/10"
300 mm
400 mm
500 mm
600 mm
h
max.

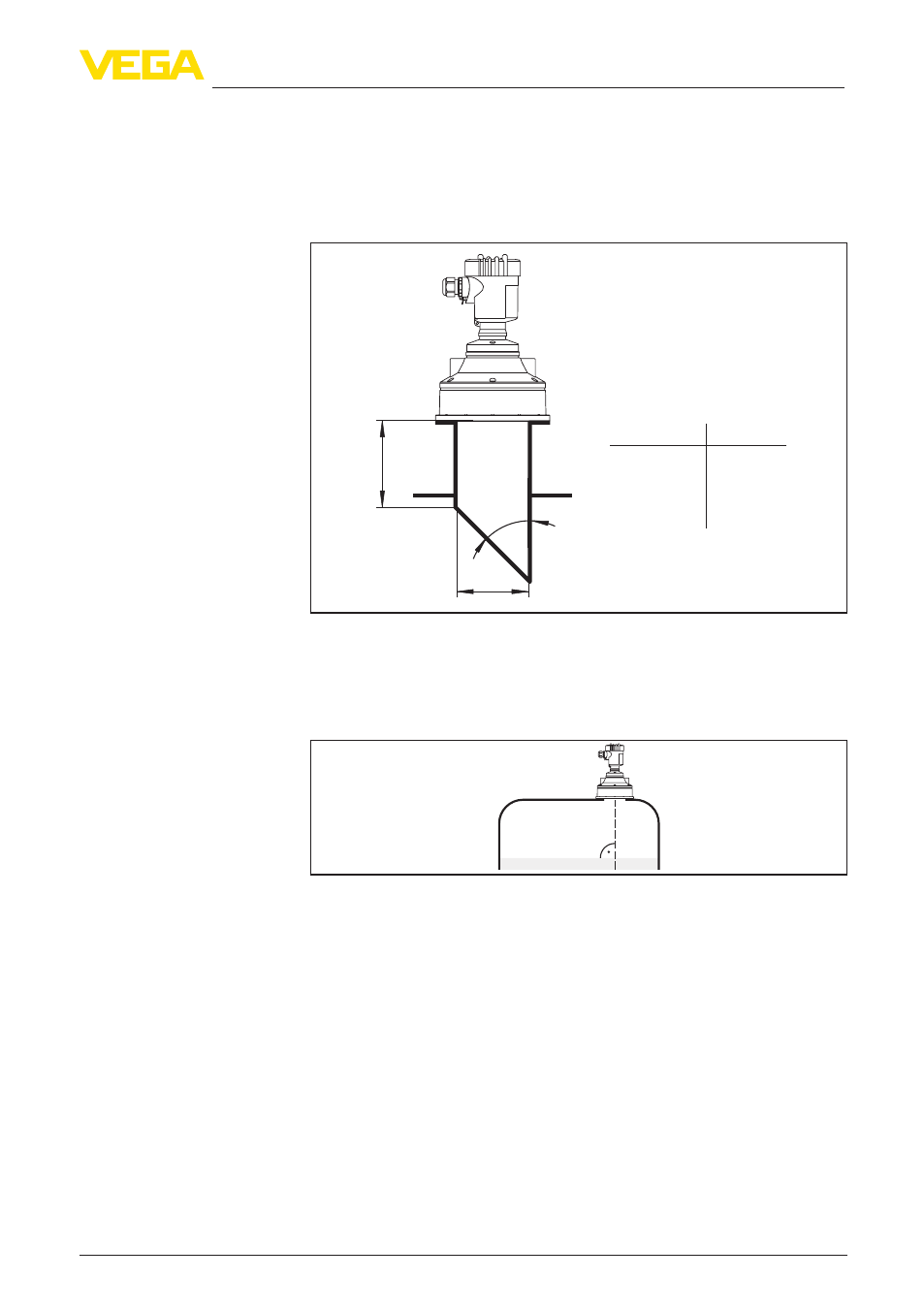

Рис. 7: Ориентировочные размеры патрубков
Для обеспечения оптимального измерения на жидкостях датчик
необходимо устанавливать, по возможности, вертикально по
отношению к поверхности продукта.
Рис. 8: Ориентация датчика на жидкостях
Для обеспечения оптимальной ориентации датчика
относительно поверхности сыпучего продукта можно
использовать поворотное крепление (монтажную скобу).
Ориентация датчика
