5 Подключение к источнику питания
VEGASON 63 • 4 … 20 mA/HART - двухпроводный
28777-R
U-130507
I2C
1
1 2

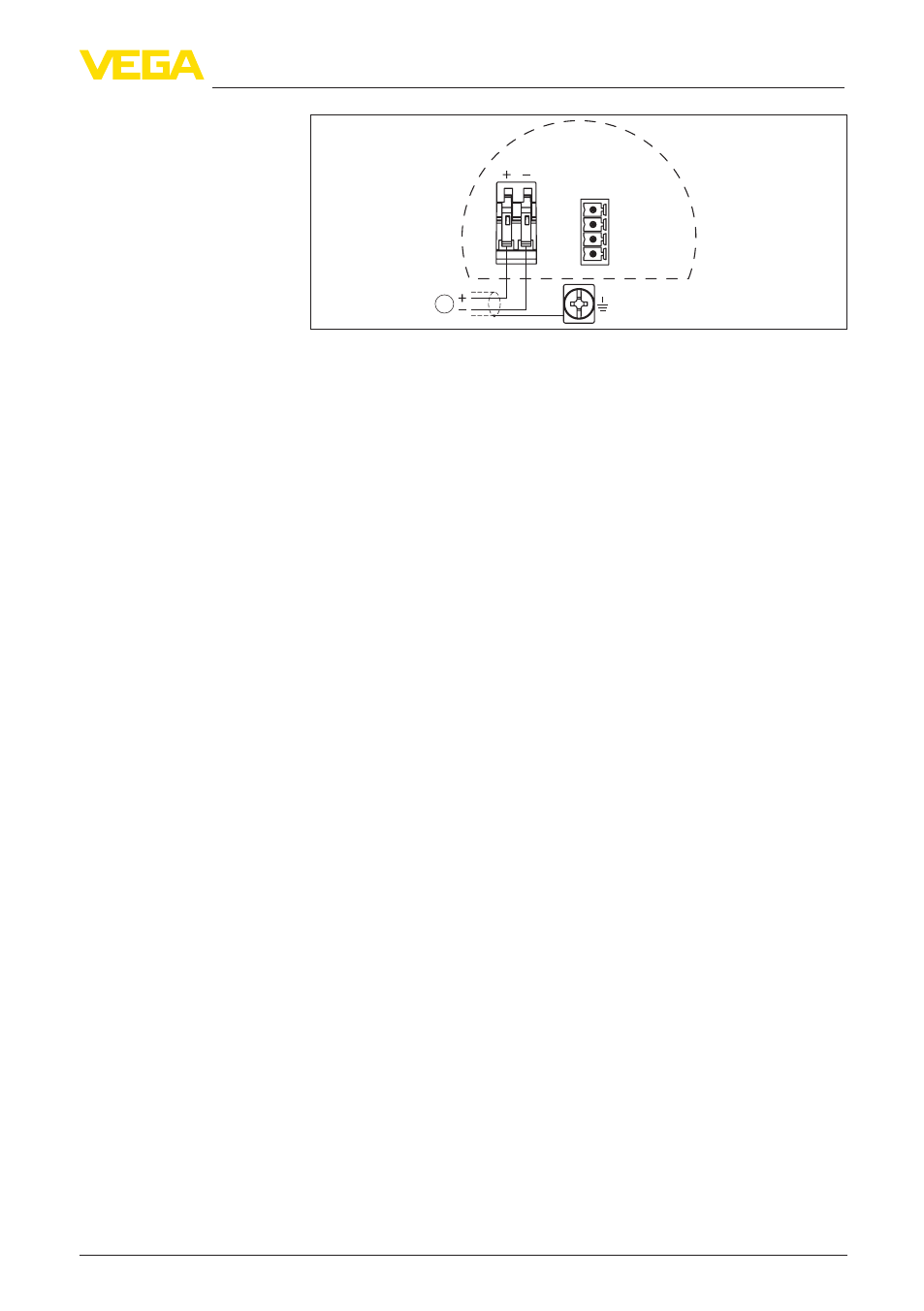

Рис. 22: Схема подключения (двухкамерный корпус)
1 Питание, выход сигнала
5.5 Фаза включения
После подключения VEGASON 63 к источнику питания или
после восстановления напряжения в течение прибл. 30 сек.
выполняется самопроверка прибора:
•
Внутренняя проверка электроники
•
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
•
Кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
