10 Приложение
VEGASON 63 • 4 … 20 mA/HART - двухпроводный
28777-R
U-130507
Модуль индикации и настройки
Питание и передача данных
через датчик
Индикатор Жидкокристаллический точечно-матричный дисплей
Элементы настройки 4 клавиши
Степень защиты
Ʋ не установлен в датчике IP 20
Ʋ установлен в датчике без крышки IP 40
Материал
Ʋ Корпус ABS
Ʋ Смотровое окошко Полиэстровая пленка
Питание
Рабочее напряжение
14 … 36 V DC
Рабочее напряжение - с подсветкой
модуля индикации и настройки 10)
20 … 36 V DC
Допустимая остаточная пульсация
Ʋ < 100 Hz U
ss
< 1 V
Ʋ 100 Hz … 10 kHz U
ss
< 10 mV
Нагрузка См. диаграмму
1000
750
500
250
14 18 16 20 22 24 26 28 30 32 34 36
Ω
V
4
1
2
3

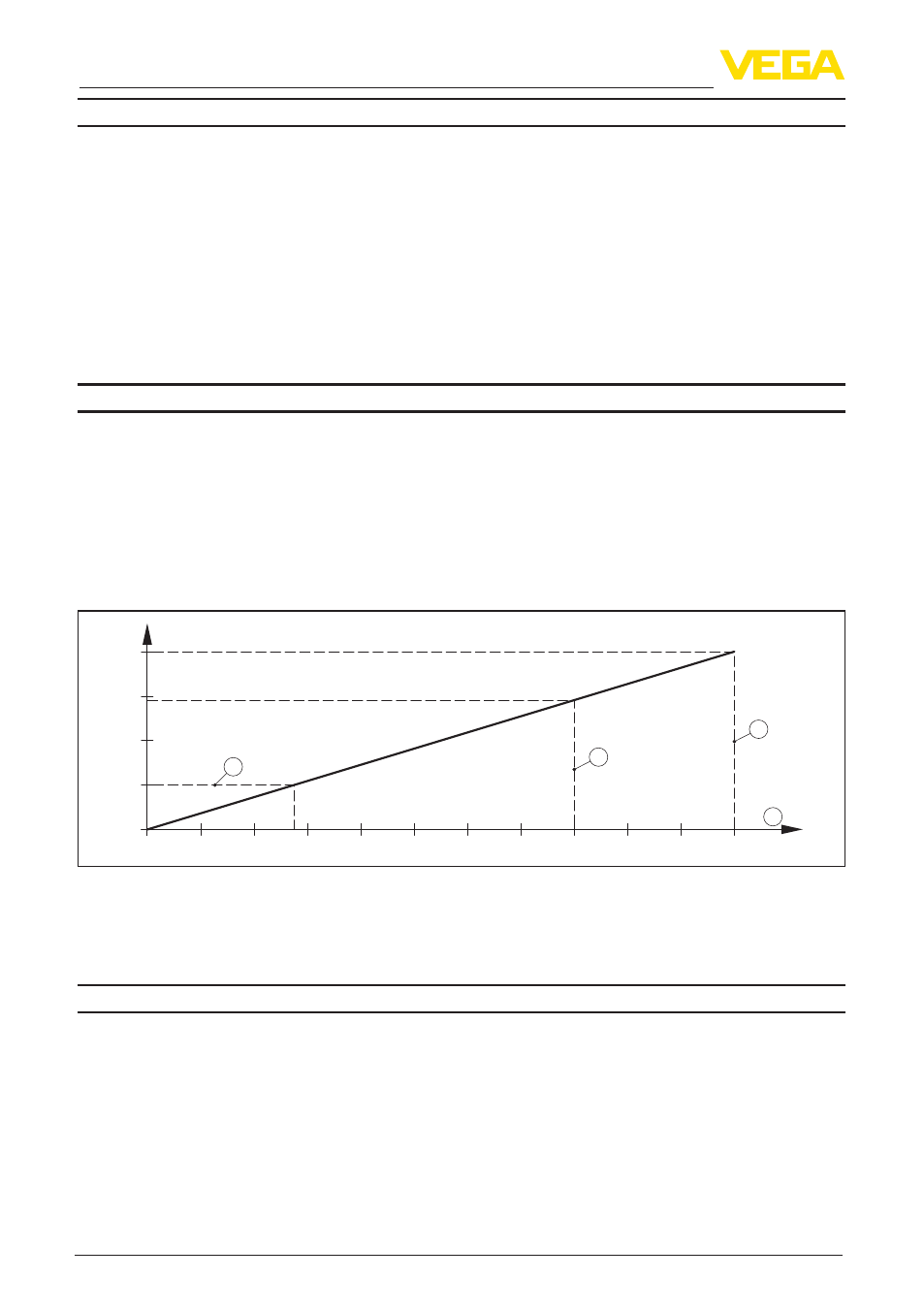

Рис. 29: Диаграмма напряжения
1 Нагрузка HART
2 Не имеет значения
3 Предел напряжения
4 Рабочее напряжение
Защита
Степень защиты (в зависимости от исполнения корпуса)
Ʋ Пластиковый корпус IP 66/IP 67
Ʋ Алюминиевый корпус; корпус из
нержавеющей стали (точное литье);
корпус из нержавеющей стали
(электрополированный)
IP 66/IP 68 (0,2 bar) 11)
10) Данная фукнция для устройств с разрешениями CSA в текущей версии не доступна.
11) Для соблюдения данной степени защиты нужен подходящий кабель.
