PE
/ L
/ N
L1 N
1
2
1
2
3
4
BUS

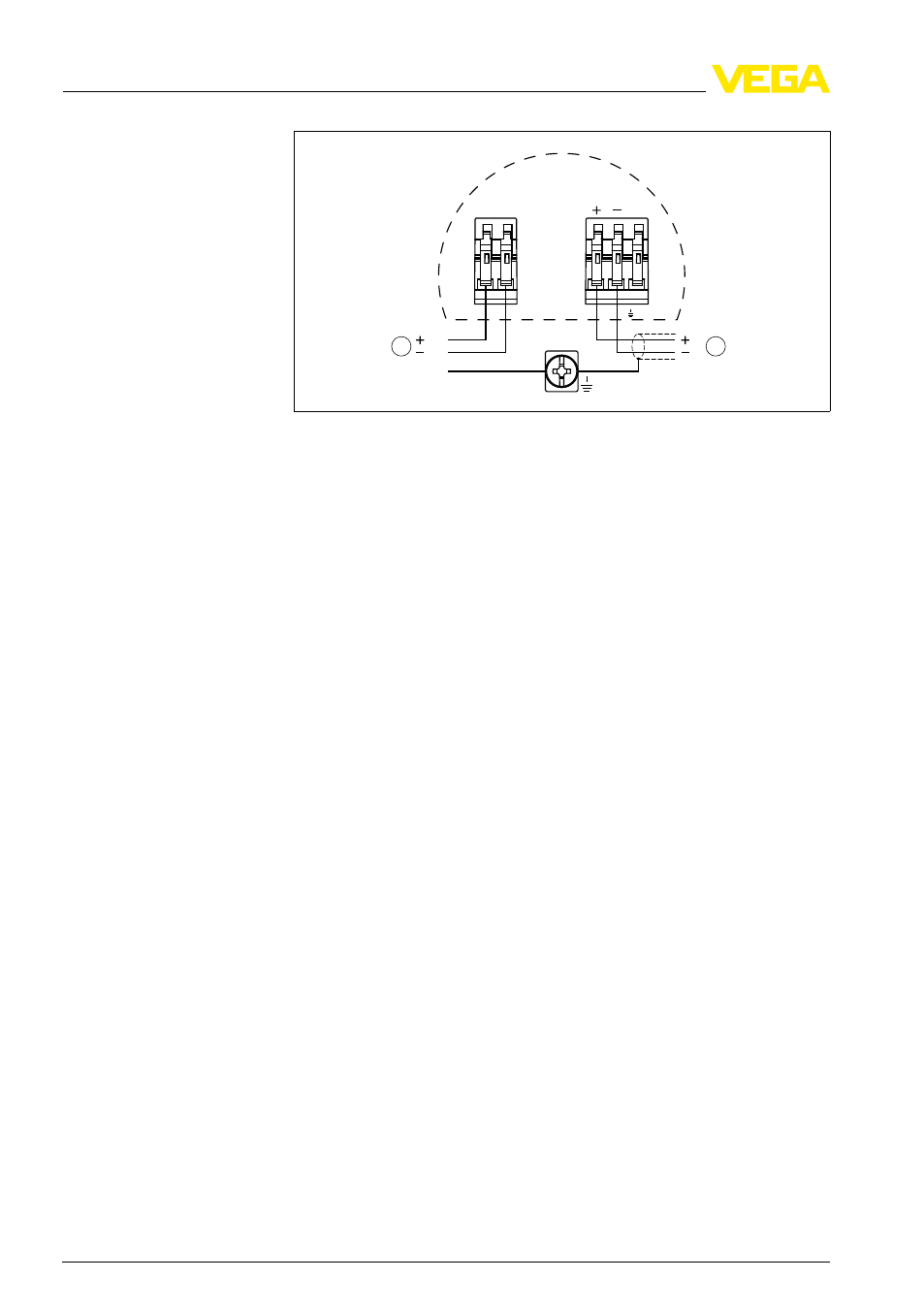

Рис. 23: Схема подключения (двухкамерный корпус)
1
Питание
2
Выход сигнала
5.4 Фаза включения
После подключения VEGASON 64 к источнику питания или после
восстановления напряжения в течение прибл. 30 сек. выпол-
няется самопроверка прибора и происходит следующее:
l
Внутренняя проверка электроники
l
Индикация типа устройства, версии ПО и тега (обозначения)
датчика
l
кратковременное обращение байта состояния в значение
неисправности.
Затем отображается текущее измеренное значение и выдается
соответствующий цифровой сигнал.
1)
1)
Значения соответствуют текущему уровню и уже выполненным
установкам, например заводской установке.
Схема подключения
Фаза включения
30
VEGASON
64 • Profibus PA
5 Подключение к источнику питания
28787
-RU
-100511
