Инструкция по эксплуатации VEGA VEGASON 64 Profibus PA
Страница 21
При выборе монтажного положения для ультразвукового датчика
следует учитывать, что находящиеся в емкости конструкции,
например: лестницы, предельные выключатели, нагревательные
спирали, подпорки и т.п. - могут вызывать ложные эхо-сигналы,
которые накладываются на полезный эхо-сигнал.
Монтажное положение датчика должно быть таким, чтобы на
пути распространения ультразвукового сигнала до поверхности
продукта, по возможности, не оказывалось указанных препят-
ствий.
Если в емкости имеются внутренние конструкции, необходимо
создать память ложных эхо-сигналов.
Ложные эхо-сигналы от стоек и подпорок в емкости можно
ослабить с помощью установленных над этими конструкциями
небольших наклонных экранов из листового металла или пла-
стика, которые будут рассеивать ультразвуковые сигналы и тем
самым предотвращать зеркальное ложное отражение.
α
α
α
α
α
α

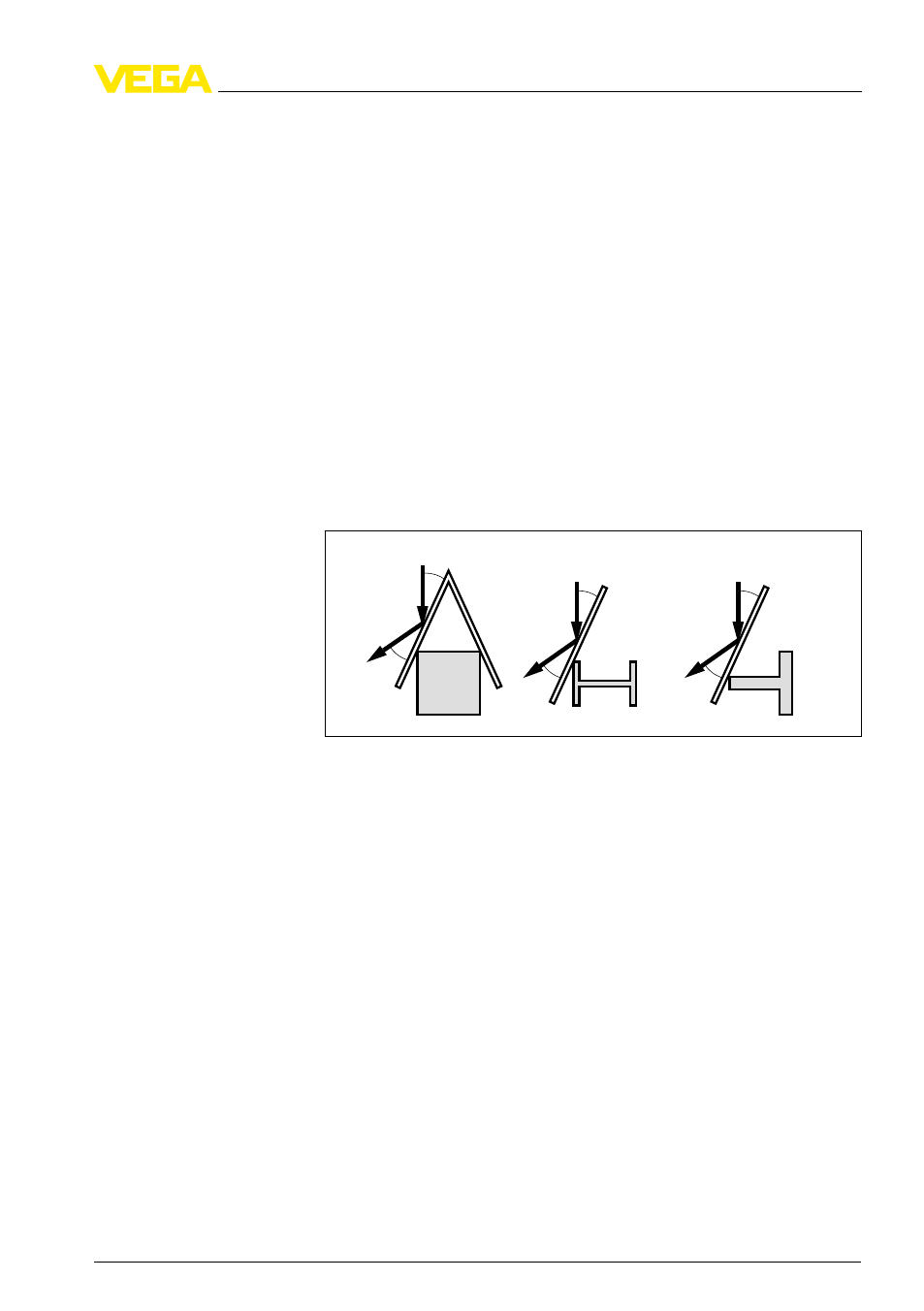

Рис. 13: Отражатели над конструкциями в емкости
Для емкости с мешалками следует создать память ложных эхо-
сигналов при работающих мешалках. В этом случае ложные
отражения запоминаются при различных положениях мешалок.
Конструкции в емко-
сти
Мешалки
VEGASON
64 • Profibus PA
21
4 Монтаж
28787
-
RU
-100511
