5 Соединительную насадку насадить на трубку преобразова-
теля звука. При этом не повредить кабель. Насадка устано-
влена правильно, если больше не видно нижней метки (2) на
трубке преобразователя.
1
2
3
4

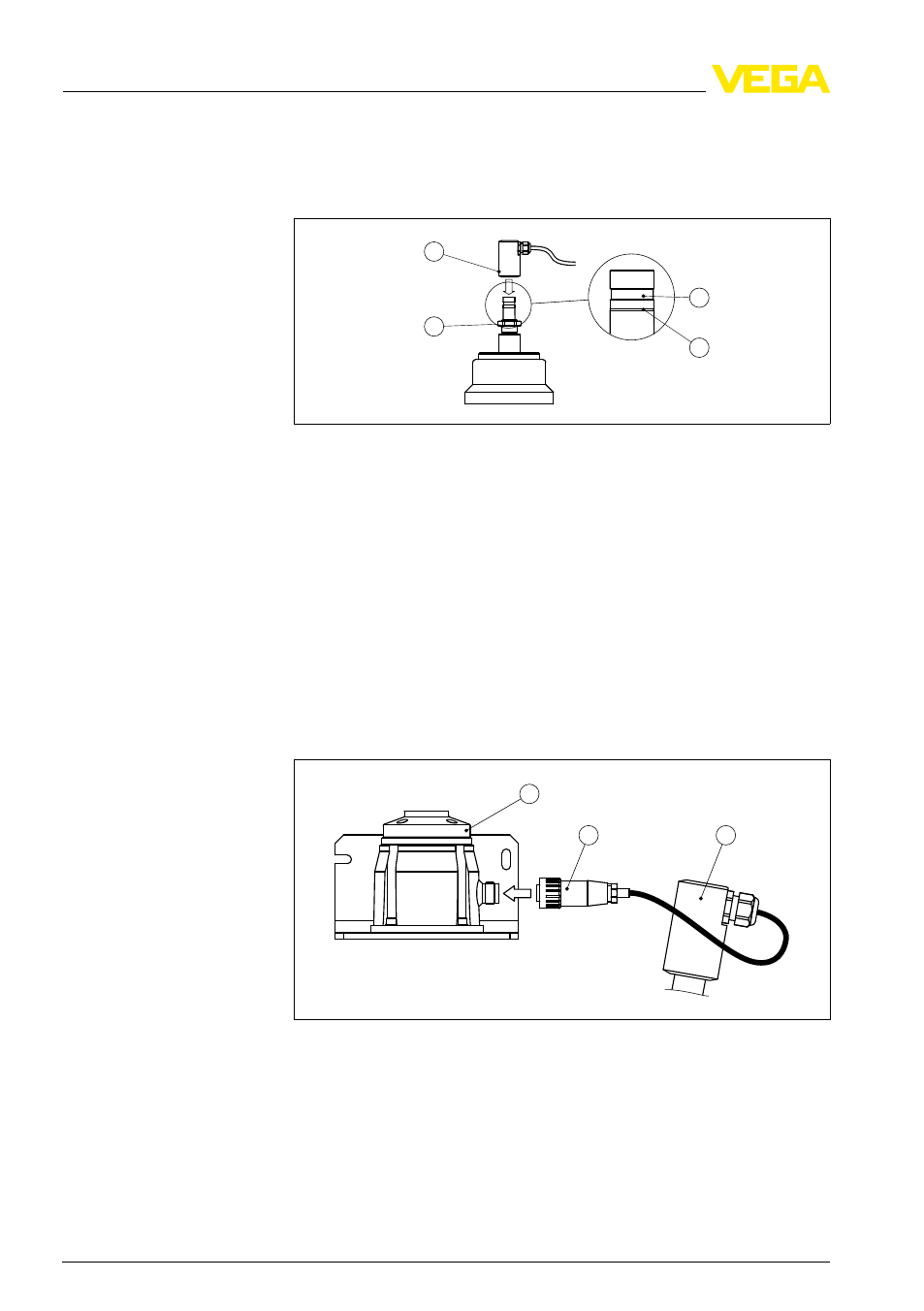

Рис. 8: Сборка - Исполнение D
1 Паз для фиксации соединительной насадки
2 Насечка
3 Шестигранная гайка SW 46
4 Зажимные винты соединительной насадки (торцовый шестигранный
ключ - размер 4)
6 Торцовым шестигранным ключом (размер 4) ослабить за-
жимные винты (4) на цилиндре.
7 Соединительную насадку повернуть так, чтобы кабельный
ввод смотрел вниз и с него могла стекать влага. Насадку
зафиксировать зажимными винтами (4), момент затяжки -
макс. 5 Нм.
8 Штекер на конце кабеля преобразователя звука вставить в
гнездо на выносной электронике.
1
2 3
Рис. 9: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1 Цоколь корпуса с электроникой
2 Штекерный разъем
3 Соединительная деталь трубки преобразователя звука
