1
2 3

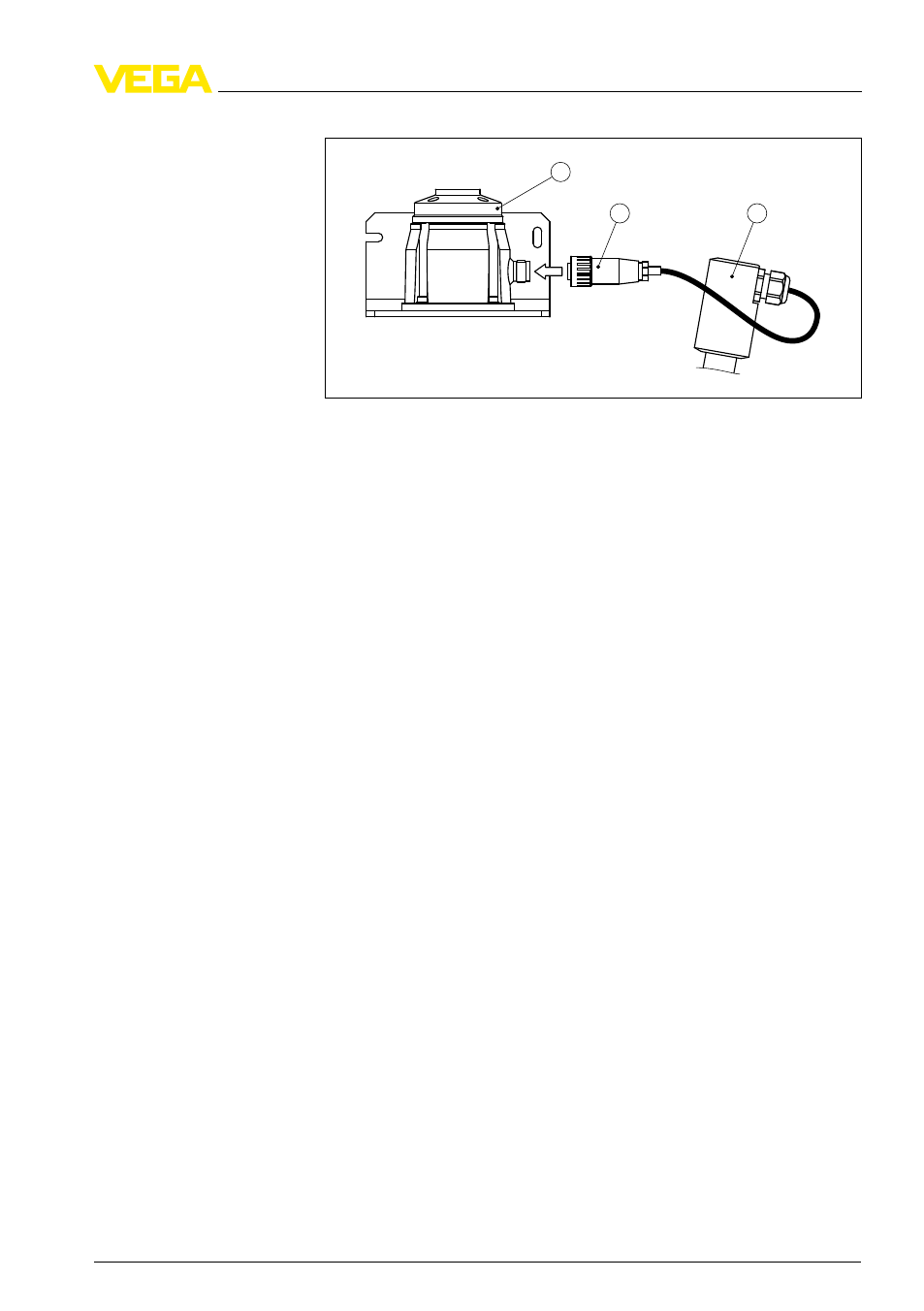

Рис. 18: Штекерный разъем между преобразователем звука и цоколем
корпуса с электроникой
1 Цоколь корпуса с электроникой
2 Штекерный разъем
3 Соединительная деталь трубки преобразователя звука
После этого датчик можно подключать к питанию.
Выполнить следующее:
1 Отвинтить крышку корпуса.
2 Ослабить гайку кабельного ввода.
3 Удалить примерно 10 см обкладки соединительного кабеля
токового выхода, концы проводов зачистить примерно на
1 см.
4 Вставить кабель в датчик через кабельный ввод.
5 С помощью отвертки поднять рычажки контактов.
6 Провода вставить в открытые контакты в соответствии со
схемой подключения.
7 Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
8 Слегка потянув за провода, проверить надежность их
закрепления в контактах
9 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравнителем
потенциалов.
10 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
11 Соединительный кабель для подачи питания подключить
таким же способом согласно схеме подключения, дополни-
тельно соединить защитный провод с внутренней клеммой
заземления.
12 Завинтить крышку корпуса.
VEGASON 64 • Profibus PA 27
5 Подключение к источнику питания
