52
10 Приложение
VEGACAL 65 • 4 … 20 mA/HART - двухпроводный
30033-R
U-131015
L
G1 A
G11/2 A
56 mm (2.21"
)
ø 30 mm
(1.18")
22 mm (0.87"
)
200 mm (7.87"
)
ø 6 mm
(0.24")
142 mm (5.59"
)

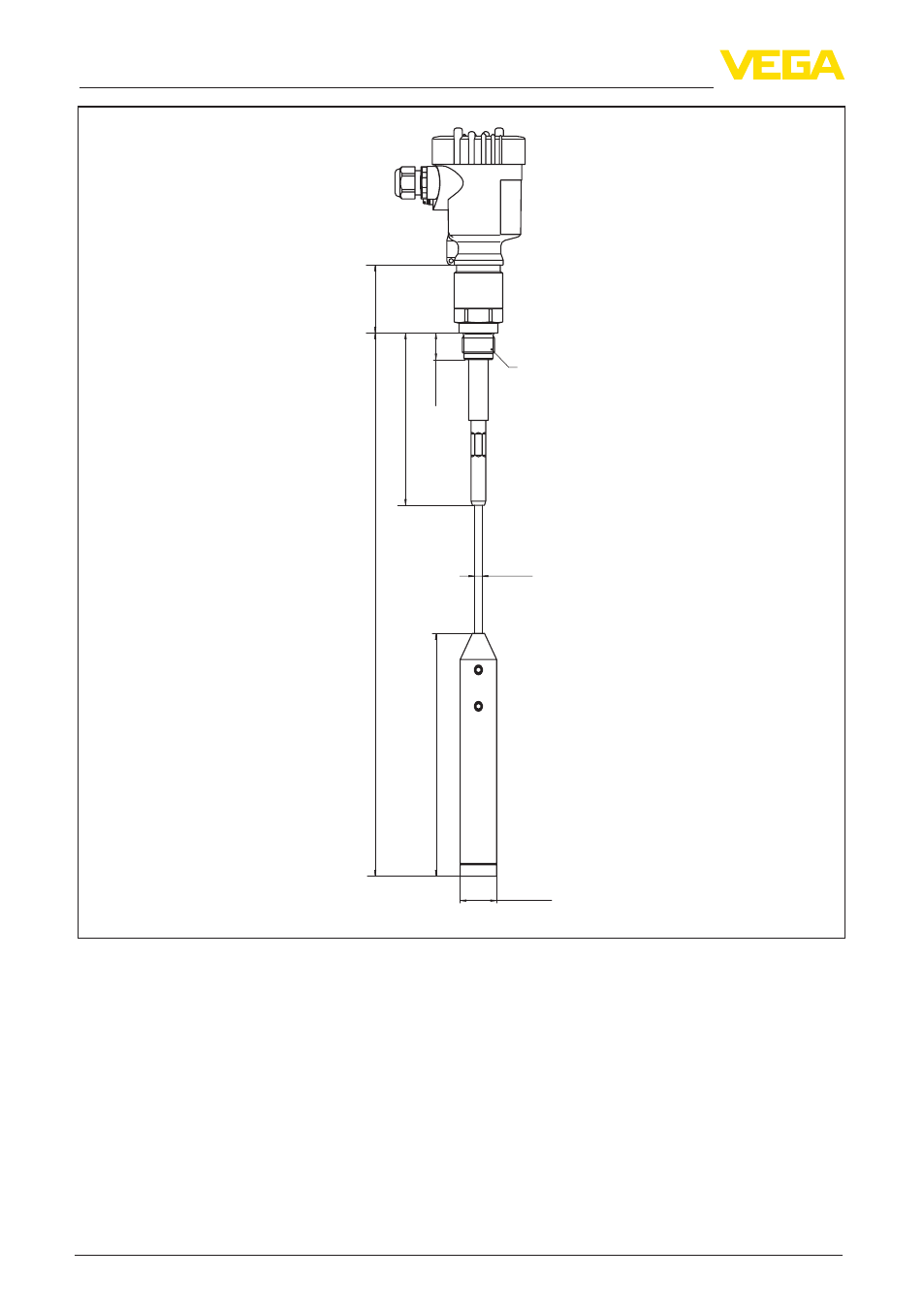

Рис. 31: VEGACAL 65, тросовое исполнение ø 6 мм, резьба G1 (ISO 228 T1)
L = Длина датчика, см. "Технические данные"
