39
8 Обслуживание и устранение неисправностей
VEGACAL 65 • 4 … 20 mA/HART - двухпроводный
30033-R
U-131015
Ошибка Причина Устранение
Сигнал
4 … 20 mA отсут-
ствует
Неправильное
подключение
Проверить подключение соглас-
но п. "Порядок подключения" и, при
необходимости, исправить в соот-
ветствии с п. "Схема подключения"
Нет питания Проверить целостность кабелей
и, при необходимости, отремонти-
ровать
Слишком низ-
кое рабочее
напряжение или
слишком высоко-
е сопротивление
нагрузки
Проверить и, при необходимости,
отрегулировать
Токовый сигнал
выше 22 mA или
ниже 3,6 mA
Короткое замы-
кание внутри
зонда, напри-
мер, из-за влаги
в корпусе
Удалить блок электроники из из-
мерительного зонда. Проверить
сопротивление между контактами.
См. следующие указания.
Дефектный блок
электроники
Заменить устройство или отпра-
вить его на ремонт
Удалить блок электроники из измерительного зонда. Проверить
сопротивление между контактами.
Между контактами не должно быть высокоомного соединения.
Если соединение имеется, заменить устройство или отправить
его на ремонт.
1 2 3

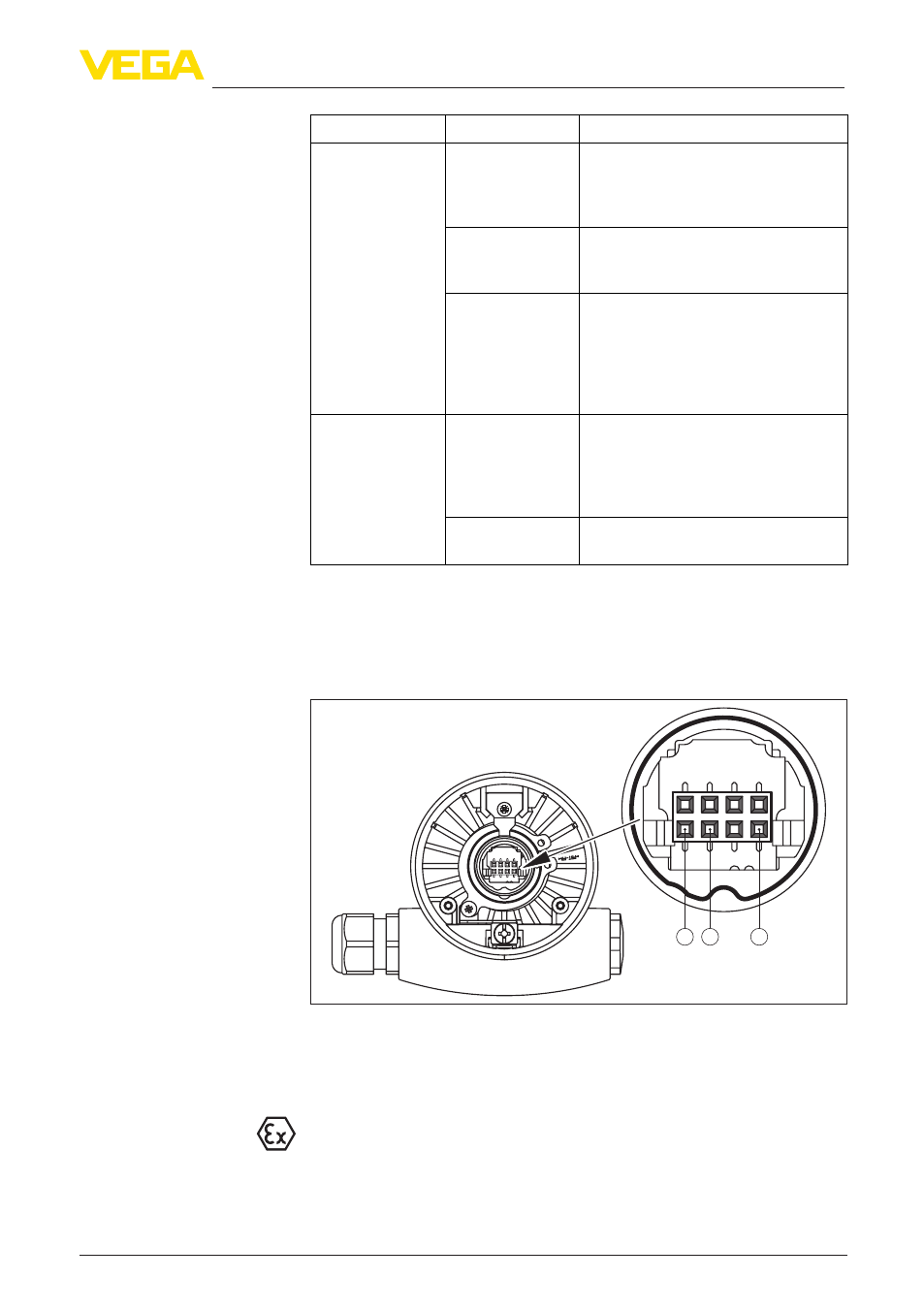

Рис. 25: Проверка сопротивления внутри измерительного зонда
1 Экранирование
2 Измерительный зонд
3 Потенциал "земли"
При применении во взрывоопасных зонах следует учитывать
требования к межкомпонентным соединениям искробезопасных
цепей.
Проверка сопротивле-
ния внутри измеритель-
ного зонда
