VEGA VEGACAL 65 4 … 20 mA_HART - two-wire - Инструкция (Страница 25)

25
5 Подключение к источнику питания
VEGACAL 65 • 4 … 20 mA/HART - двухпроводный
30033-R
U-131015
1
1 2

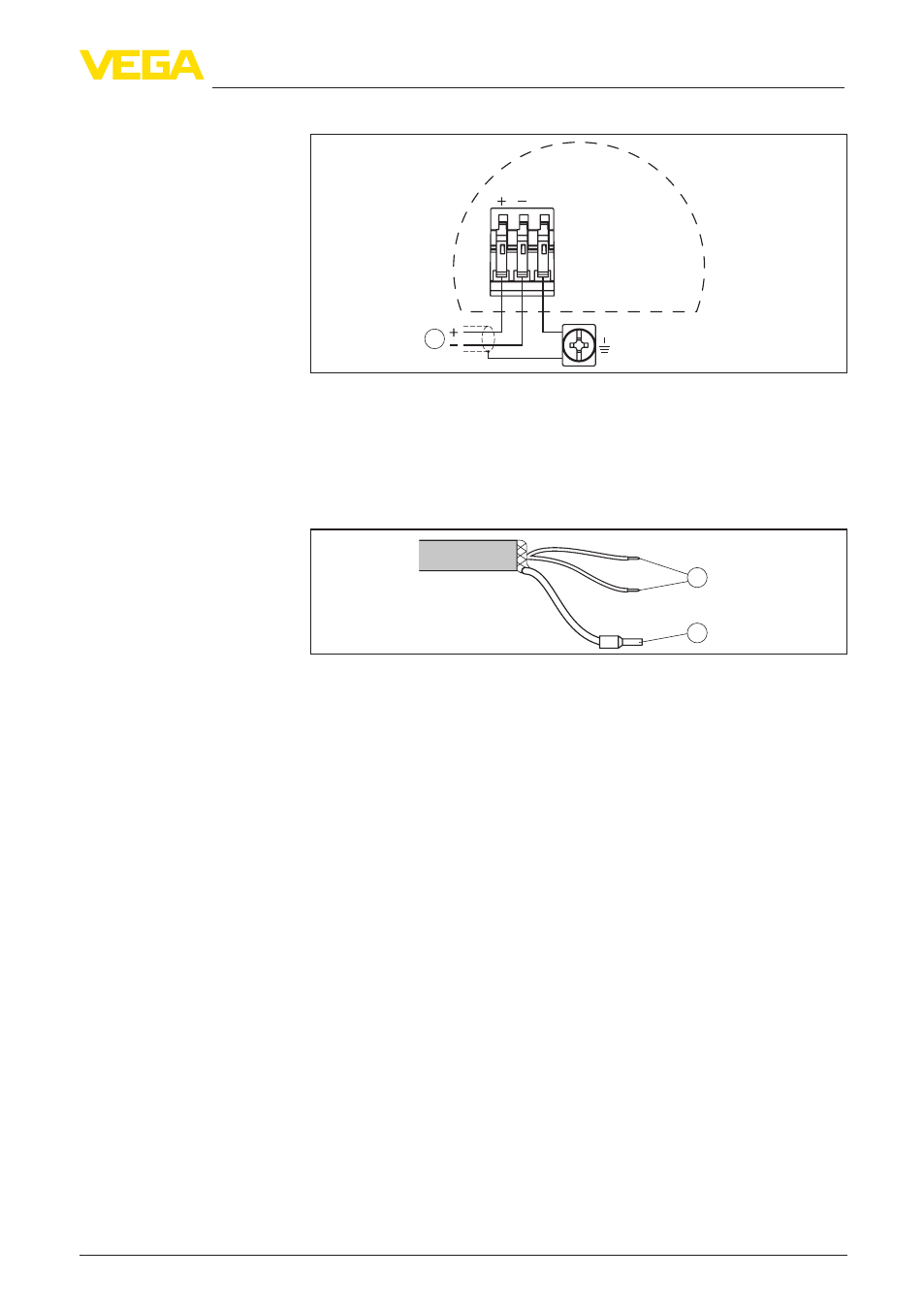

Рис. 18: Схема подключения (двухкамерный корпус Ex d)
1 Питание, выход сигнала
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
1
2
Рис. 19: Назначение проводов соединительного кабеля
1 Коричневый (+) и голубой (-): к источнику питания или системе
формирования сигнала
2 Экранирование
Схема подключения
Назначение прово-
дов соединительного
кабеля
