8 Обслуживание и устранение неисправностей
VEGACAL 65 • 4 … 20 mA/HART - двухпроводный
30033-R
U-131015
Блоки электроники соответствуют типу датчика и различаются
по сигнальному выходу или питанию. Ниже приведен список
имеющихся блоков электроники.
Блоки электроники подходят для всех датчиков серии 60 и
различаются только по выходному сигналу.
Имеются следующие типы:
•
CL-E60H (4 … 20 mA/HART)
•
CL-E60P (Profibus PA)
•
CL-E60F (Foundation Fieldbus)
Для Ex-применений может применяться только блок
электроники с соответствующей маркировкой взрывозащиты.
8.4 Укорачивание электрода
Электрод (трос) можно укоротить до необходимой длины.
1. Ослабить оба стопорных штифта (торцовым ключом) и
вынуть их.
2. Вынуть трос из натяжного груза.
3. Чтобы не повредить скрутку стального троса при его
обрезке, нужно предварительно с помощью паяльника или
паяльной лампы полудить трос по периметру в месте отреза
или туго обмотать его проволокой.
4. Режущим диском или пилой по металлу обрезать трос с
нижнего конца до нужной длины.
70 mm (2.76"
)
200 mm
(7.87"
)

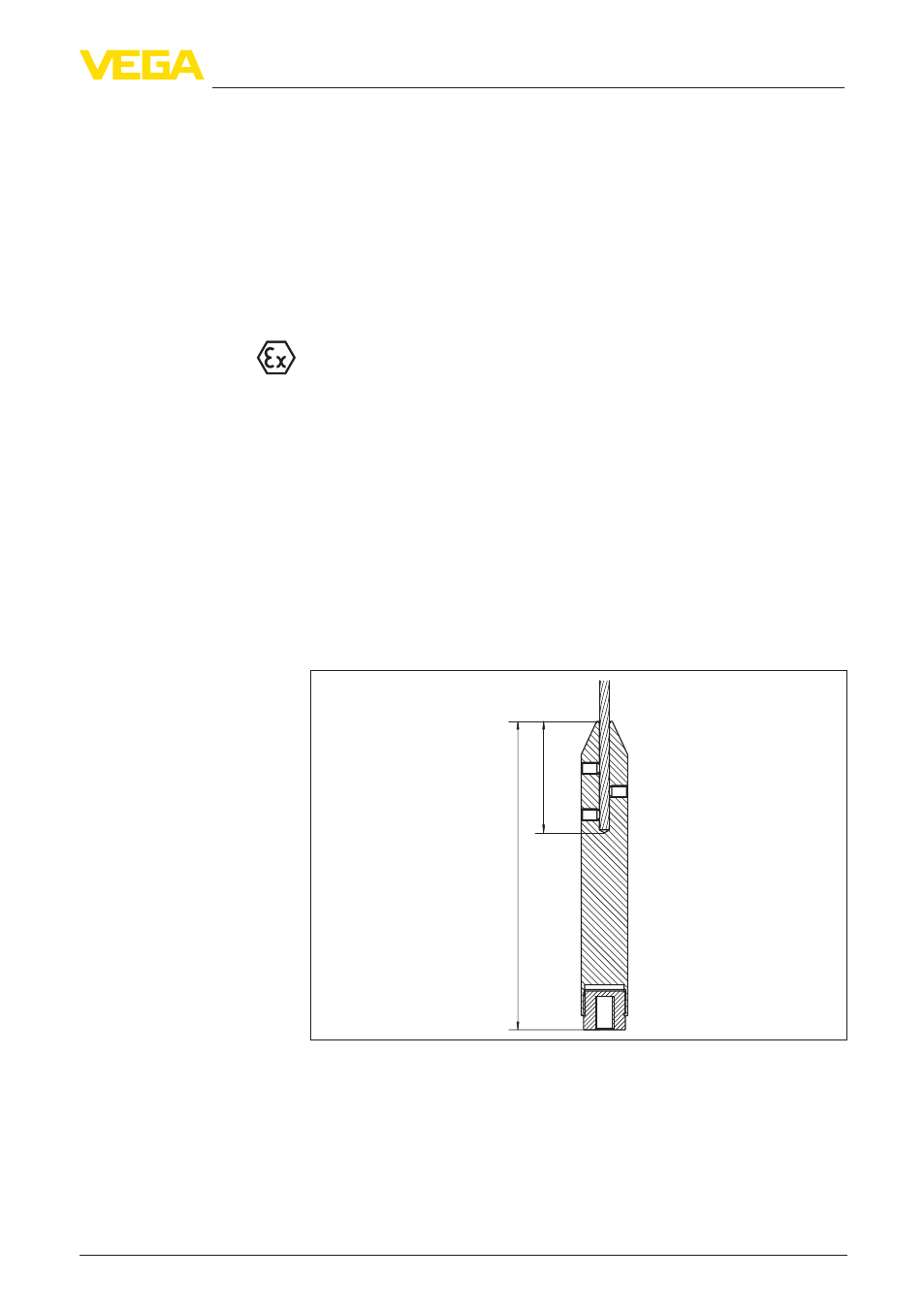

Рис. 26: При укорачивании троса следует учитывать наличие натяжного
груза.
5. Натяжной груз снова надеть на трос и зафиксировать
стопорными штифтами.
6. Снова выполнить установку. См. "Пуск в эксплуатацию -
Установка Min - Установка Max".
Назначение
Укорачивание элект-
рода
