6
Пуск в эксплуатацию
6
.1
Порядок пуска в эксплуатацию без
VEGADIS 12
После монтажа и подключения VEGAWELL 72 готов к
работе.
à Подключить напряжение.
В течение прибл. 2 секунд происходит самопроверка
электроники, после чего VEGAWELL 72 выдает токовый
сигнал в диапазоне 4 … 20
mA, соответствующий
действительному уровню.
6
.2
Порядок пуска в эксплуатацию с VEGADIS
12
l
zero - Начало диапазона измерения
l
span - Конец диапазона измерения
l
ti - Время интеграции
VEGADIS 12
TRANSMITTER
+
4...20mA
+
not used
8
7
6
5
12
11
10
1
2
3
-
-
OPERATE
ti
ZERO
SPAN
TRANSMITTER
1
2
3

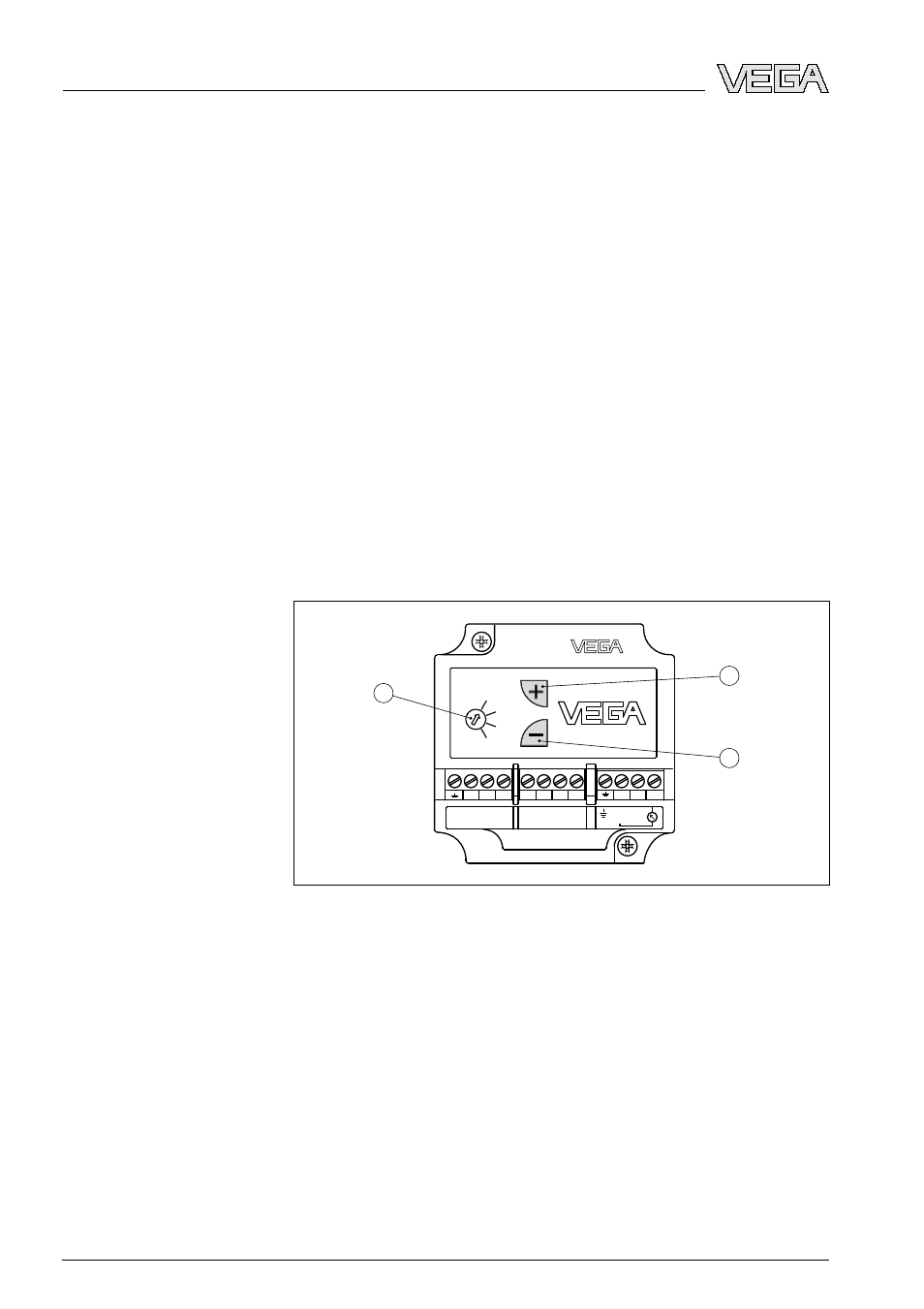

Рис. 11: Элементы настройки на VEGADIS 12
1
Переключатель: выбор функции
2
Клавиша [+]: изменение значения (увеличение)
3
Клавиша [-]: изменение значения (уменьшение)
l
С помощью переключателя выбирается желаемая
функция.
l
Клавишами [+]- и [-] устанавливаются значения токо-
вого сигнала и времени интеграции.
l
После установки параметров переключатель должен
быть переведен в положение "OPERATE".
Установленные значения переносятся в память EEPROM
и сохраняются даже при отключении питания.
Устанавливаемые па-
раметры
Система настройки
26
VEGAWELL
72 • 4 … 20
mA/HART
6 Пуск в эксплуатацию
