3 схема подключения – Инструкция по эксплуатации VEGA VEGAWELL 72 4 … 20 mA_HART

Страница 22

Advertising
background image

2

Соединительный кабель через кабельный ввод ввести
в пластиковый корпус.

3

С помощью отвертки ослабить винтовые контакты.

4

Провода вставить в открытые контакты в соответ-
ствии со схемой подключения.

5

С помощью отвертки снова затянуть винтовые кон-
такты.

6

Слегка потянув за провода, проверить надежность их
закрепления в контактах

7

Туго затянуть гайку кабельного ввода. Уплотнитель-
ное кольцо должно полностью облегать кабель.

8

Снова завинтить крышку корпуса.

Электрическое подключение выполнено.

5

.3

Схема подключения

5

1
2
3

4

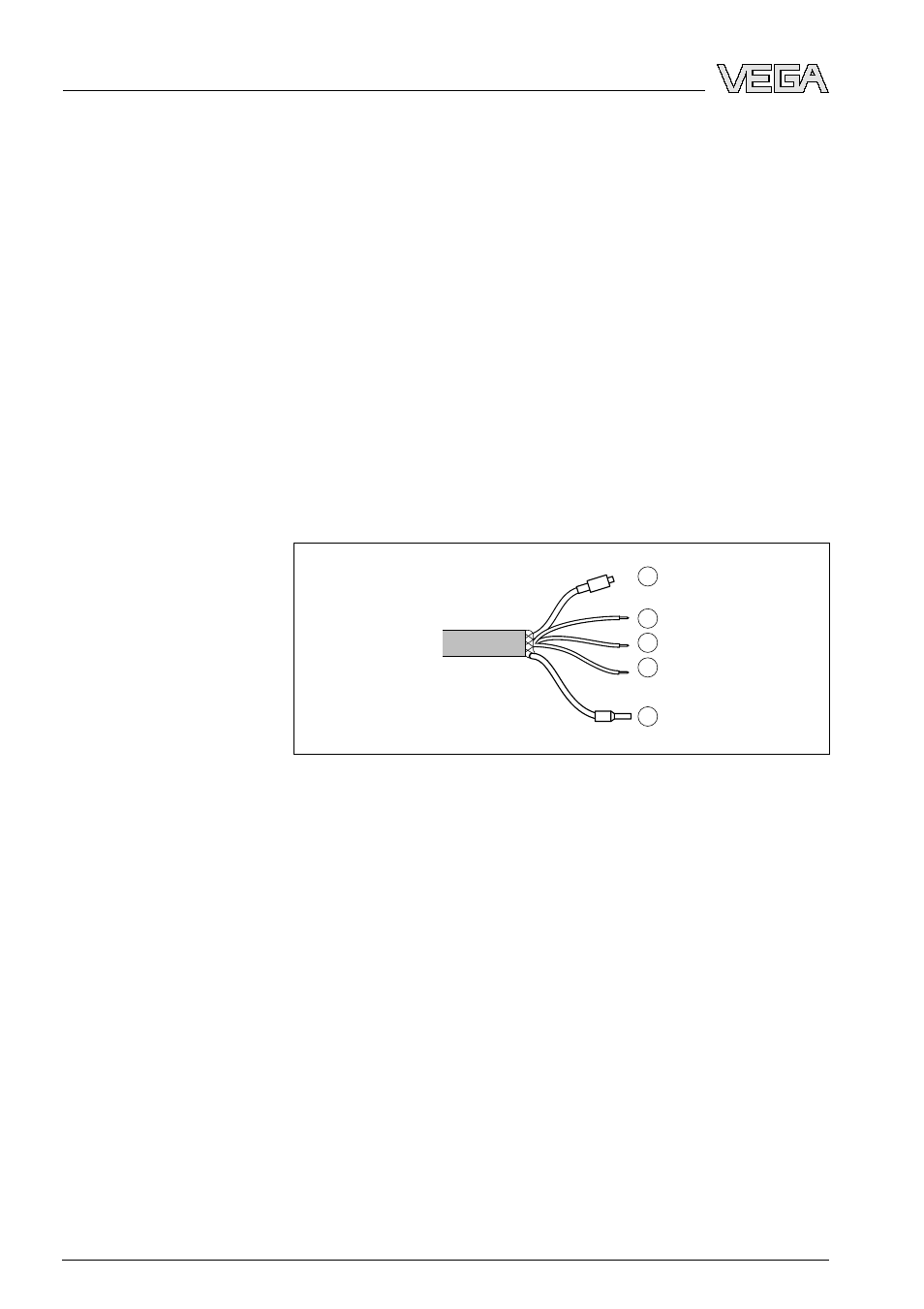

Рис. 7: Назначение проводов соединительного кабеля
1

Коричневый (+): к источнику питания или системе формирования
сигнала

2

Голубой (-): к источнику питания или системе формирования сигнала

3

Желтый: используется только с VEGADIS 12, в ином случае под-
ключается к минусу

4

)

4

Экранирование

5

Капилляр для выравнивания давления с фильтрующим элементом

4)

При исполнении по спецификации заказчика уже на заводе
связывается с голубым проводом (-).

Прямое подключение

22

VEGAWELL

72 • 4 … 20

mA/HART

5 Подключение к источнику питания

27630

-RU
