3
Несущий трос вставить снизу в открытое резьбовое
соединение
4
Уплотнительный конус и конусную втулку надеть на
несущий трос и зафиксировать, затянув рукой уплот-
нительный винт
5
Соединение ввернуть в патрубок, затянуть ключом
SW
30, после чего затянуть уплотнительный винт
ключом SW 19
Для корректировки высоты:
1
Ключом SW 19 ослабить уплотнительный винт
2
Уплотнительный конус и конусную втулку переместить
на желаемую позицию на тросе
3
Снова затянуть уплотнительный винт
Для демонтажа выполнить описанные выше действия в
обратном порядке.
4
.4
Монтаж прибора с резьбовым штуцером
или пластиковым корпусом
2
3
1

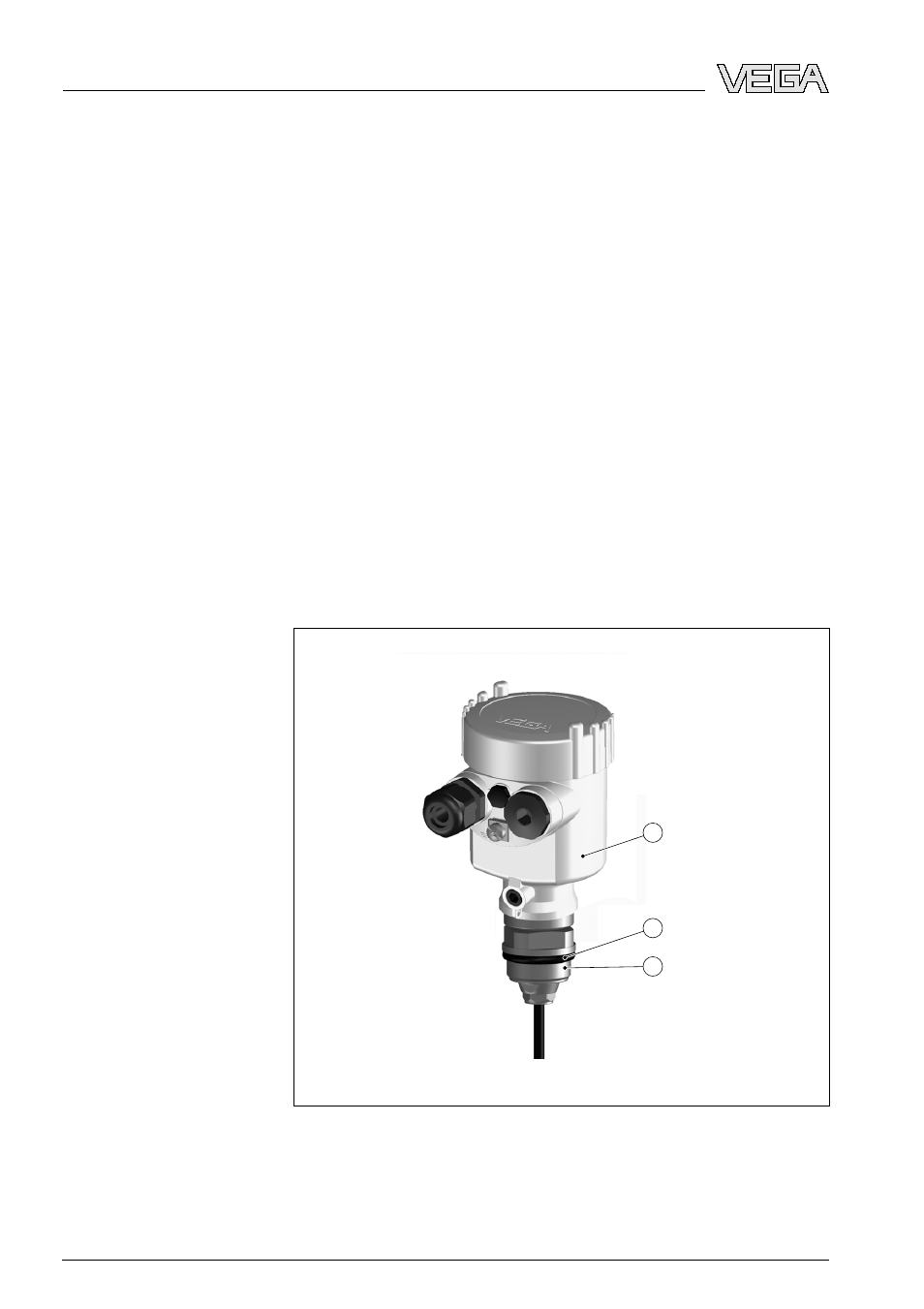

Рис. 5: Пластиковый корпус
1
Корпус
2
Уплотнение
3
Резьба
16
VEGAWELL
72 • 4 … 20
mA/HART
4 Монтаж
27630
-RU
-080827
