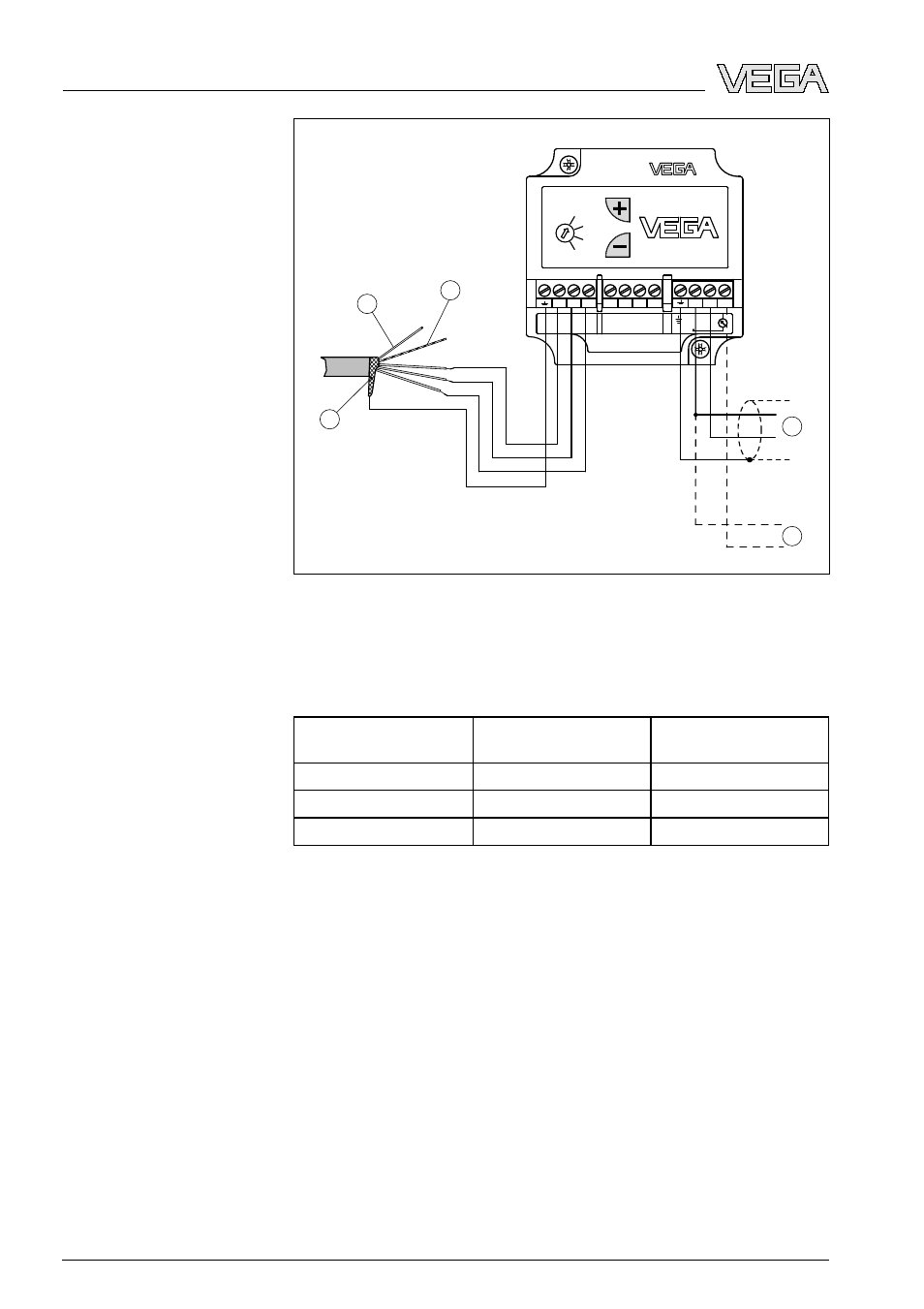

Рис. 9: Распределение контактов VEGADIS 12
1
К источнику питания или системе формирования сигнала
2
Контрольный прибор (измерение 4 … 20 mA)
3
Экранирование
6
)
4
Капилляр для выравнивания давления
5
Несущий трос
Номер провода
Цвет проводов/по-
лярность
Клеммы VEGADIS 12
1
Коричневый (+)
1
2
Голубой (-)
2
3
Желтый
3
6)
Экран подключить к клемме заземления. Клемму заземления на
внешней стороне корпуса соединить с "землей" в соответствии с
действующими нормами. Обе клеммы гальванически связаны.
Подключение через
VEGADIS 12
24
VEGAWELL
72 • 4 … 20
mA/HART
