Инструкция по эксплуатации VEGA VEGABAR 17
Страница 18
Advertising
Цвет провода
Патрубок
Коричневый
1
Белый
2
Голубой
3
Черный
4
1
2
3

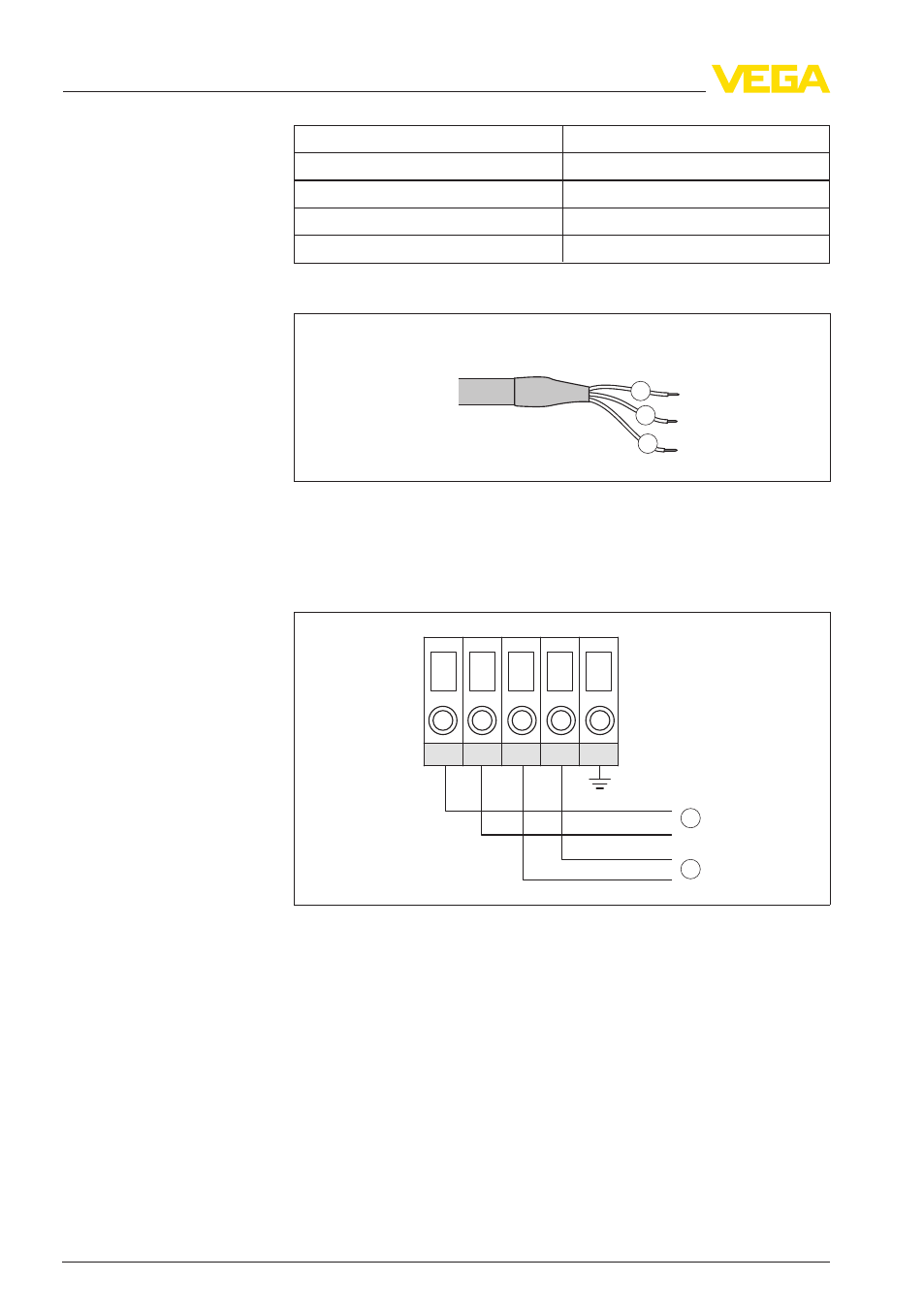

Рис. 9: Схема подключения для вывода кабеля
1
Коричневый (+): Питание и выход сигнала
2
Зеленый (-): Питание и выход сигнала
3
Голубой = кабельный экран
3
2
1
–
+
–
+
4
5
1
2
Рис. 10: Схема подключения (клеммный корпус)
1
К источнику питания или системе формирования сигнала
2
Контрольный прибор (измерение 4 … 20 mA)
Вывод кабеля
Клеммный корпус
18
VEGABAR
17
5 Подключение к источнику питания
27636
-RU
-120604
