3 схема подключения – Инструкция по эксплуатации VEGA VEGABAR 17
Страница 17
8
Вставку разъема вставить в корпус разъема и установить
уплотнение.
Информация:
Проверить правильность компоновки, см. рисунок.
9
Затянуть винты компенсатора натяжения и кабельный ввод.
10 Крышку зацепить и надеть на разъем, затянуть винт крышки.
11 Разъем с уплотнением установить на VEGABAR 17 и затянуть
винт
Электрическое подключение выполнено.
5
.3
Схема подключения
1
2
3
+
-
1

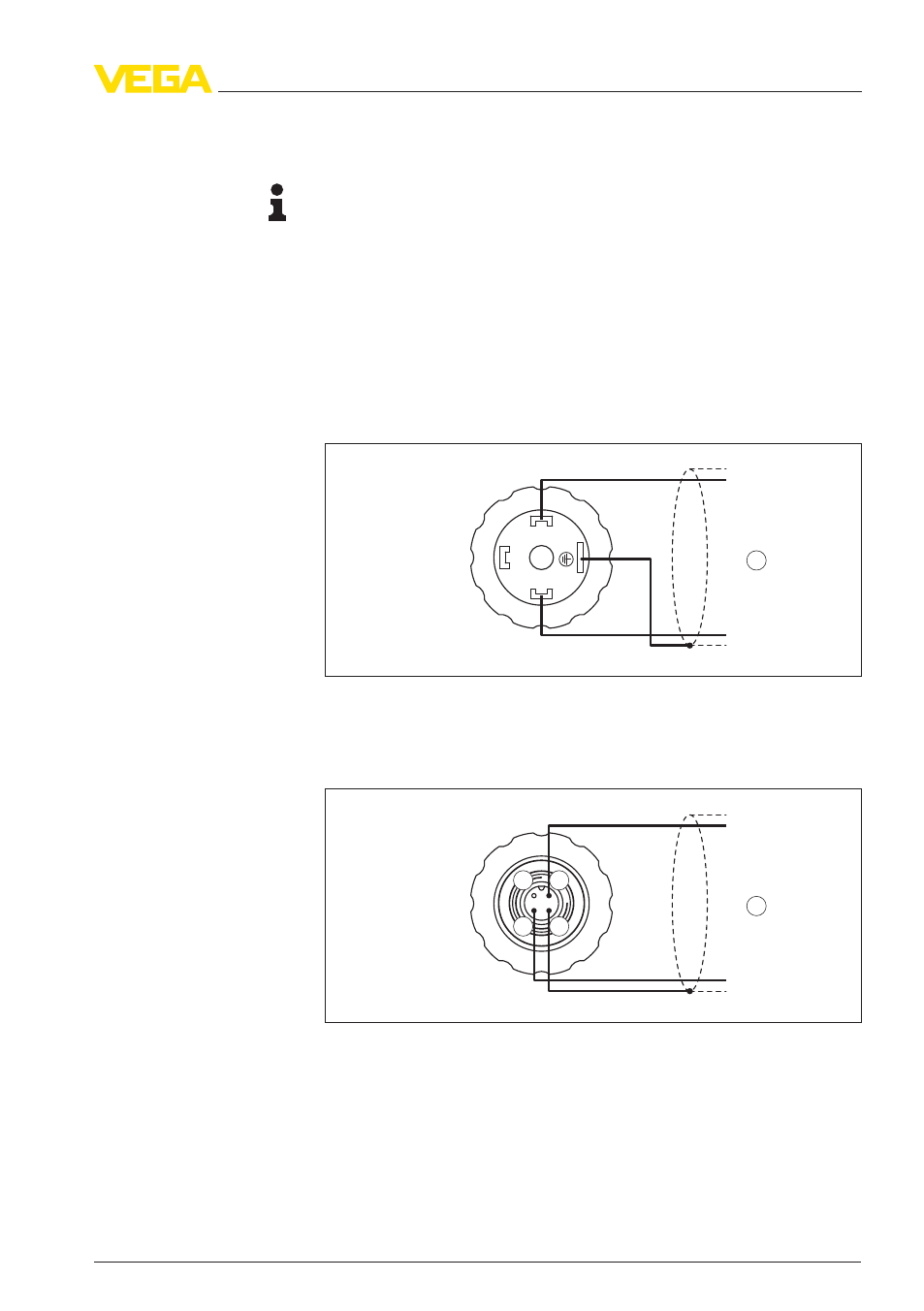

Рис. 7: Схема подключения через угловой разъем по ISO 4400, вид сверху
на VEGABAR 17
1
Питание и выход сигнала
3
+
-
1
3
2
4
1
Рис. 8: Схема подключения через разъем M12 x 1, вид сверху на VEGABAR
17
1
Питание и выход сигнала
Подключение через соединительный кабель с 4-полюсным
гнездом M12 x 1 (принадлежность)
Угловой штекерный
разъем по ISO 4400
Круглый штекерный
разъем M12 x 1
VEGABAR
17
17
