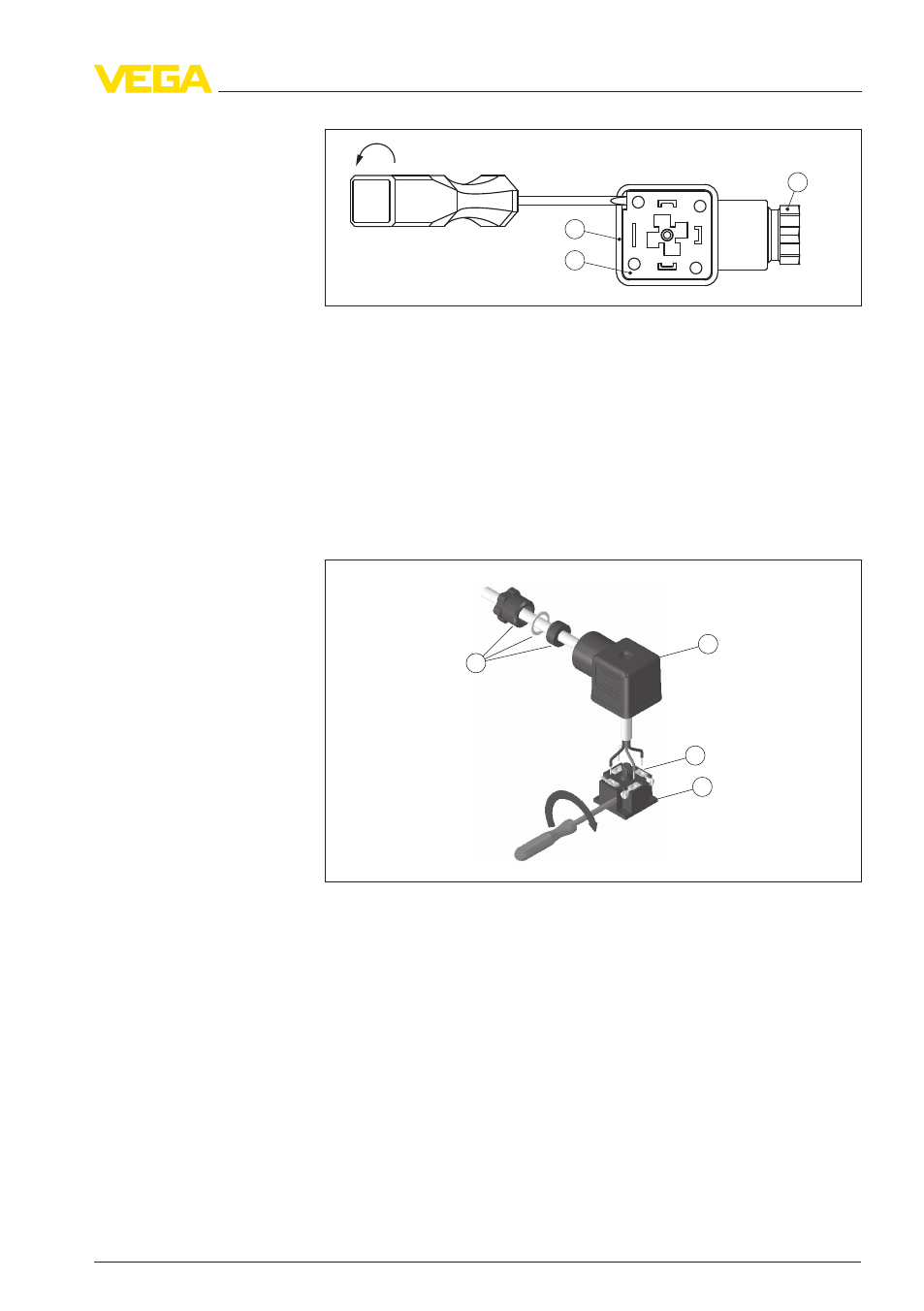

Рис. 3: Извлечение вставки разъема
1 Кабельный ввод
2 Вставка разъема
3 Корпус разъема
4 Удалить примерно 5 см обкладки кабеля, концы проводов
зачистить примерно на 1 см.
5 Кабель через кабельный ввод вставить в корпус штекера.
6 Провода подключить к контактам согласно схеме подключе-
ния.
2
3
1
4
Рис. 4: Подключение к винтовым клеммам
1 Кабельный ввод
2 Корпус разъема
3 Вставка разъема
4 Уплотнение разъема
7 Вставку разъема вставить в корпус разъема и установить
уплотнение.
8 Разъем с уплотнением установить на VEGABAR 17 и затянуть
винт
Электрическое подключение выполнено.
Выполнить следующее:
