1
Ослабить винт в крышке штекерного разъема.
2
Крышку откинуть вверх и снять.
3
Вставку разъема выдавить вниз.
4
Ослабить винты компенсатора натяжения и кабельный ввод.
4
3
2
1
3
2
1

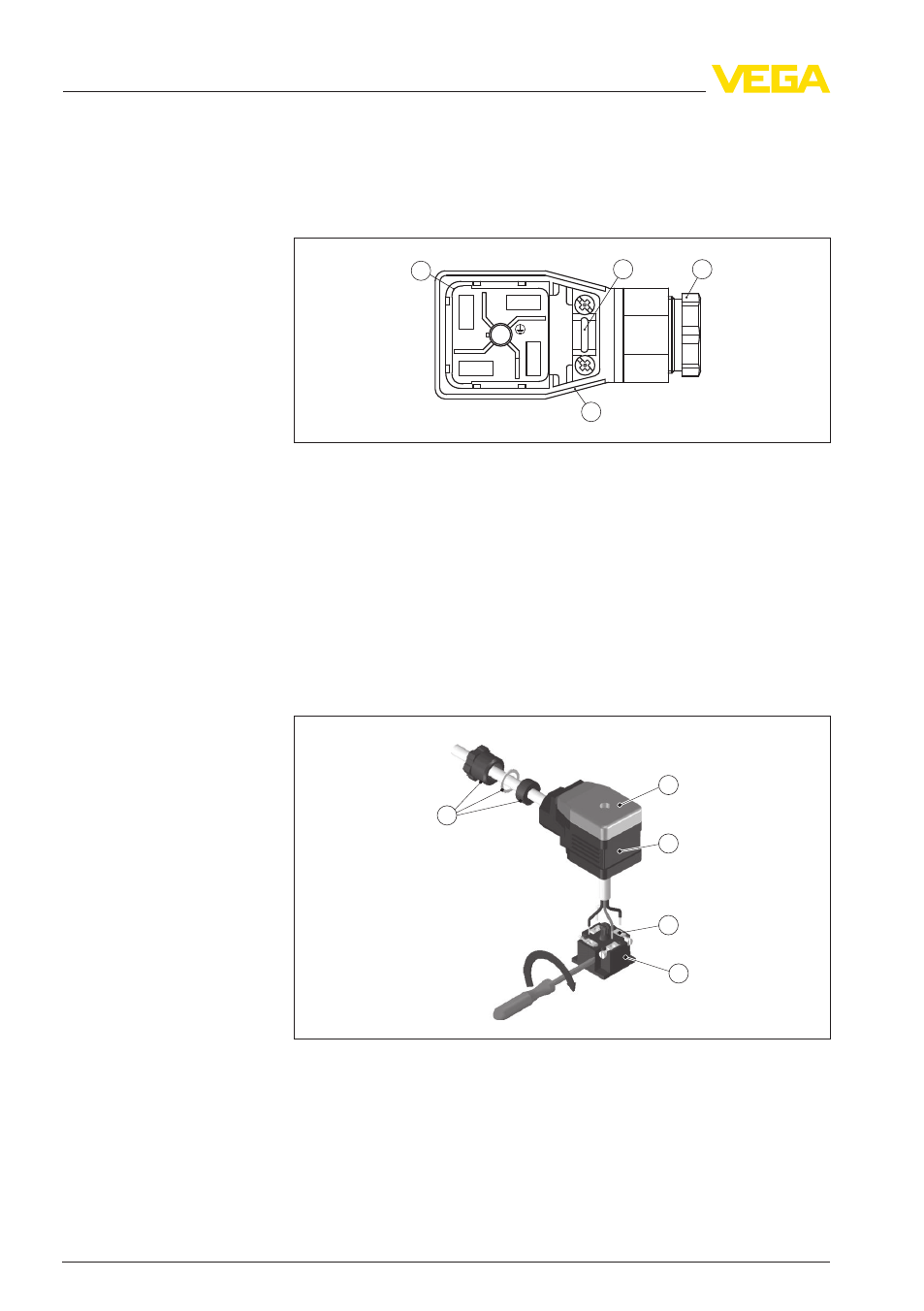

Рис. 5: Извлечение вставки разъема
1
Вставка разъема
2
Компенсатор натяжения
3
Кабельный ввод
4
Корпус разъема
5
Удалить примерно 5 см обкладки кабеля, концы проводов
зачистить примерно на 1 см.
6
Кабель через кабельный ввод вставить в корпус штекера.
7
Провода подключить к контактам согласно схеме подключе-
ния.
1
5
2
3
4
Рис. 6: Подключение к винтовым клеммам
1
Кабельный ввод
2
Крышка
3
Корпус разъема
4
Вставка разъема
5
Уплотнение разъема
16
VEGABAR
17
5 Подключение к источнику питания
