Требуемые компоненты:
l VEGAPULS 65
l ПК с PACT ware и подходящим VEGA-DTM
l VEGACONNECT
l
Источник питания или устройство формирования сигнала
1
2 4
3
OPEN
TWIST USB
LOCK

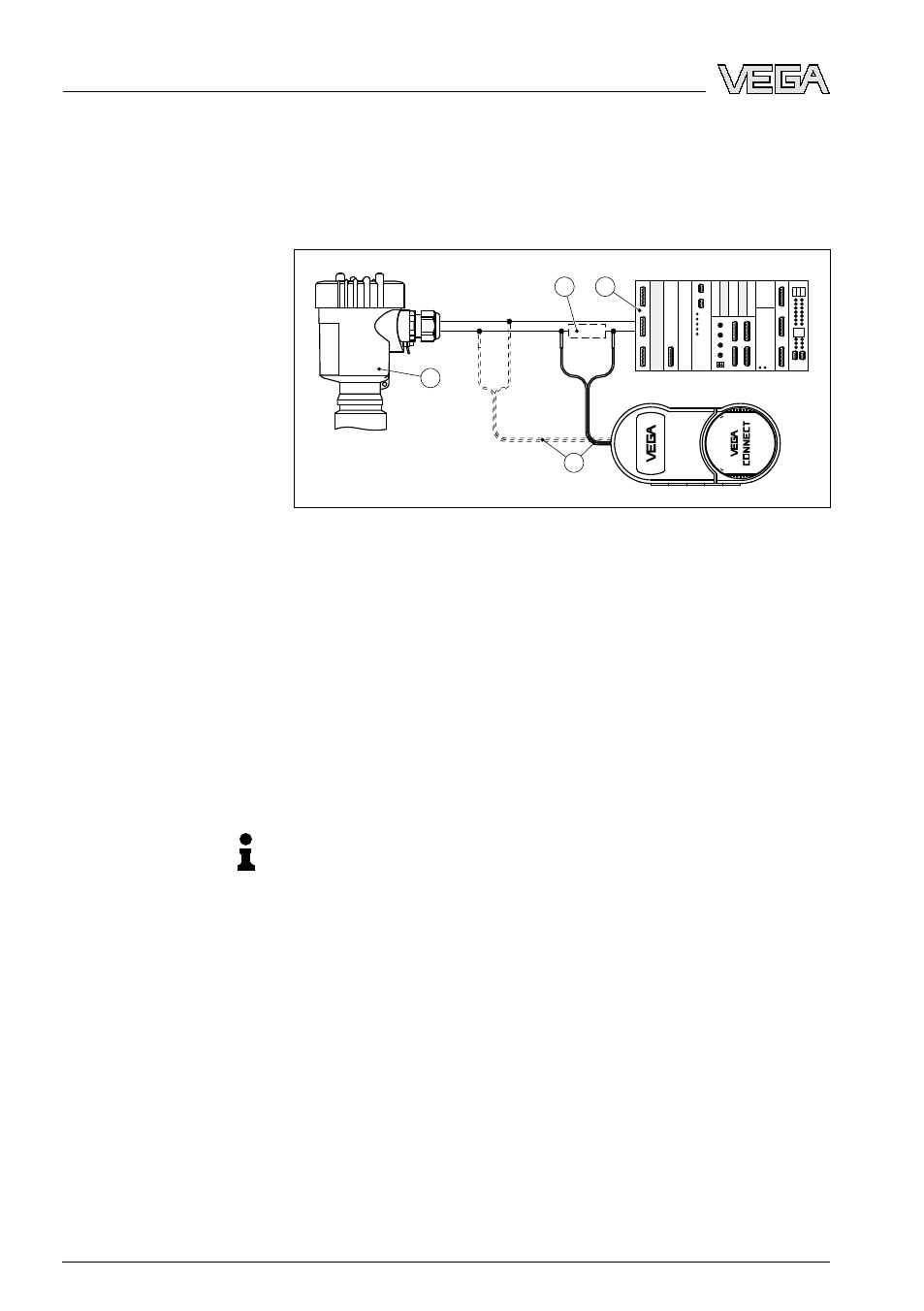

Рис. 29: Подключение ПК к сигнальному кабелю через HART
1 VEGAPULS 65
2 Сопротивление HART 250 Ω (дополнительно, в зависимости от
устройства формирования сигнала)
3 Соединительный кабель с 2 миллиметровыми штекерами и зажимами
4 Система формирования сигнала/ПЛК/Питание
Требуемые компоненты:
l VEGAPULS 65
l ПК с PACT ware и подходящим VEGA-DTM
l VEGACONNECT
l Сопротивление HART прибл. 250 Ω
l Источник питания или устройство формирования сигнала
Примечание:
Для источников питания со встроенным сопротивлением HART
(
внутреннее сопротивление прибл. 250 Ω) дополнительное
внешнее сопротивление не требуется. Такими источниками
питания являются, например, устройства VEGATRENN 149A,
VEGADIS
371, VEGAMET 381. Большинство стандартных раз-
делителей питания E x также оснащены достаточным токоогра-
ничительным сопротивлением. В таких случаях VEGACONNECT
4 может быть подключен параллельно линии 4 … 20
mA.
7.2 Параметрирование в PACTware
Параметрирование с помощью "Коллекции DTM/PACTware" опи-
сано в соответствующем руководстве, которое поставляется
вместе с CD, а также может быть загружено с нашей домашней
страницы. Подробную информацию см. также в онлайновой
справке PACT
ware и VEGA-DTM.
Подключение через
HART
44 VEGAPULS 65 • 4 … 20 mA/HART - двухпроводный
7 Пуск в эксплуатацию с помощью PACT ware и другого программного
обеспечения для настройки
