VEGA VEGAPULS 65 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART two-wire - Инструкция (Страница 27)

1
3
2
Display
1 2 5 6 7 8
I²C

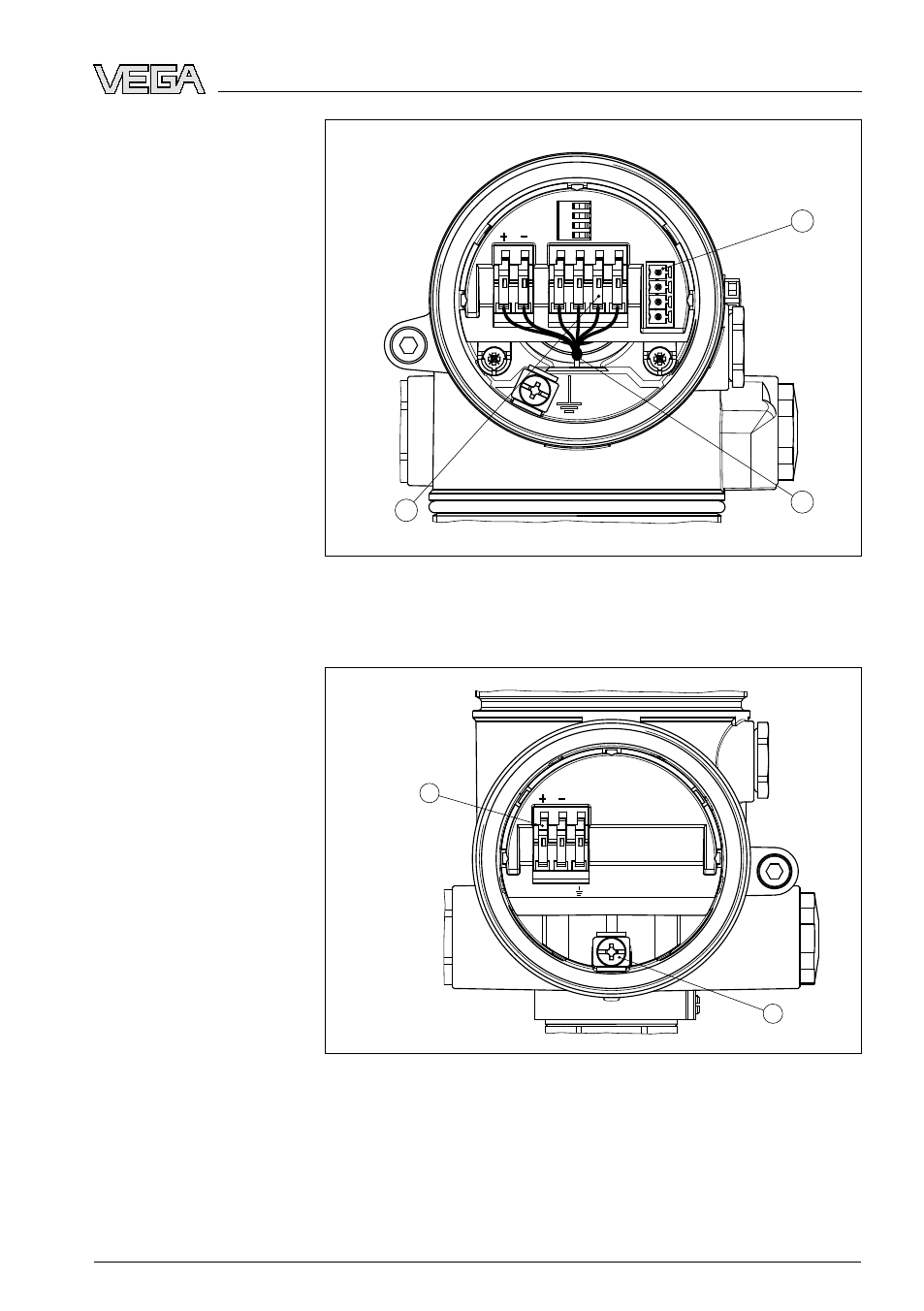

Рис. 21: Отсек электроники в двухкамерном корпусе
1 Разъем для VEGACONNECT (интерфейс I²C)
2 Внутреннее соединение с отсеком подключения
3 Контакты для подключения VEGADIS 61
1
2
1 2
Рис. 22: Отсек подключения (двухкамерный корпус Ex-d)
1 Контакты для подключения питания и экрана кабеля
2 Клемма заземления для подключения экрана кабеля
Отсек электроники
Отсек подключения
VEGAPULS 65 • 4 … 20 mA/HART - двухпроводный 27
5 Подключение к источнику питания
28437
-RU
-090417
