Страница 22
7
Провода вставить в открытые контакты в соответствии со
схемой подключения.

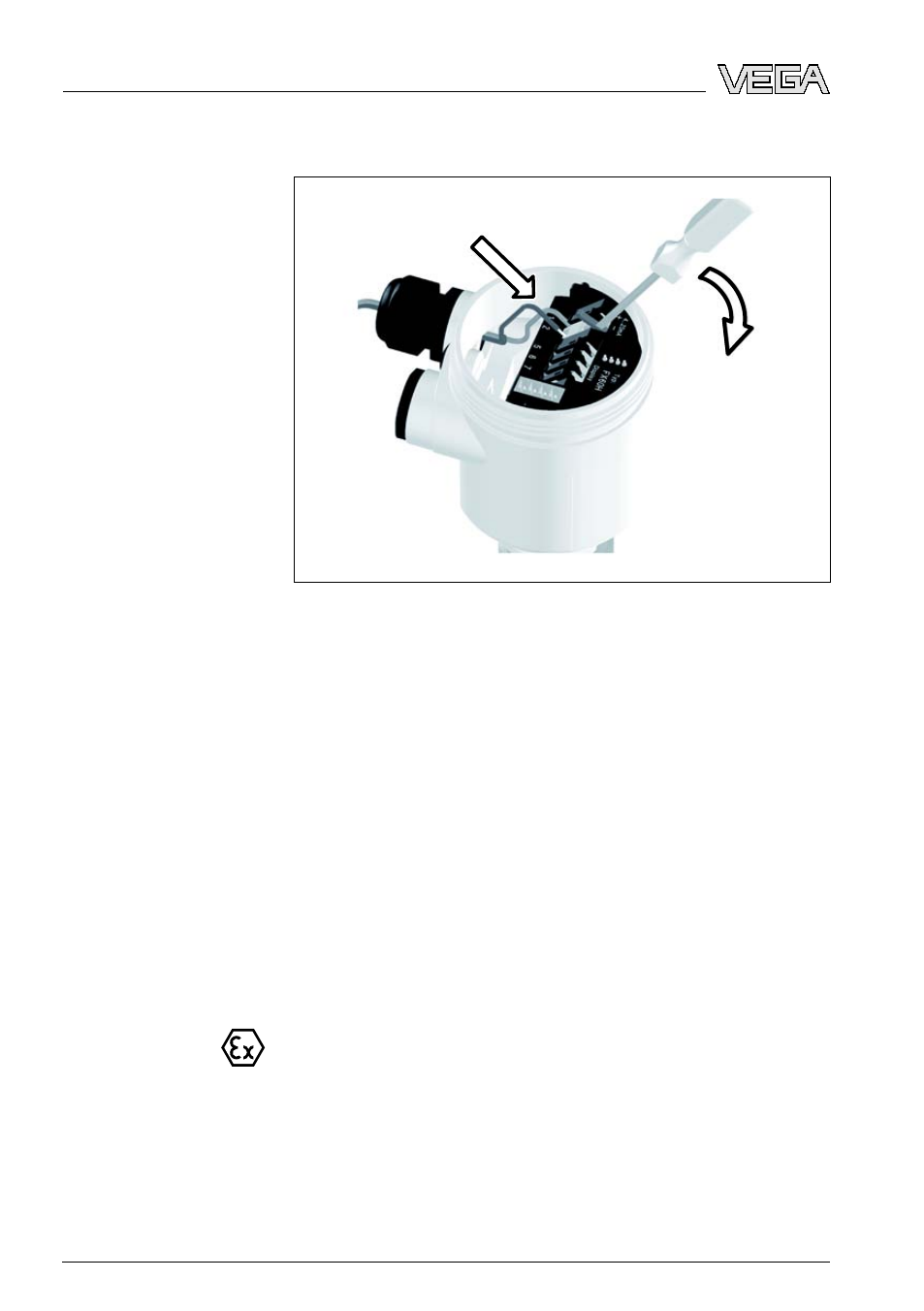

Рис. 12: Подключение к источнику питания: шаги 6 и 7
8
Закрыть контакты, нажав на рычажки, при этом должен быть
слышен щелчок пружины контакта.
9
Слегка потянув за провода, проверить надежность их
закрепления в контактах
10 Экран подключить к внутренней клемме заземления, а
внешнюю клемму заземления соединить с уравнителем
потенциалов.
11 Туго затянуть гайку кабельного ввода. Уплотнительное
кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.
5.3 Схема подключения (однокамерный
корпус)
Рисунки и схемы ниже действительны для приборов без взрыво-
защиты, а также для приборов в искробезопасном исполнении
(E
x ia).
22
VEGAPULS
65 • 4 … 20
mA/HART - двухпроводный
5 Подключение к источнику питания
28437
-RU
-090417
