7 фаза включения – Инструкция по эксплуатации VEGA VEGAPULS 65 (≥ 2.0.0 - ≤ 3.8) 4 … 20 mA_HART two-wire
Страница 28
1
1
2

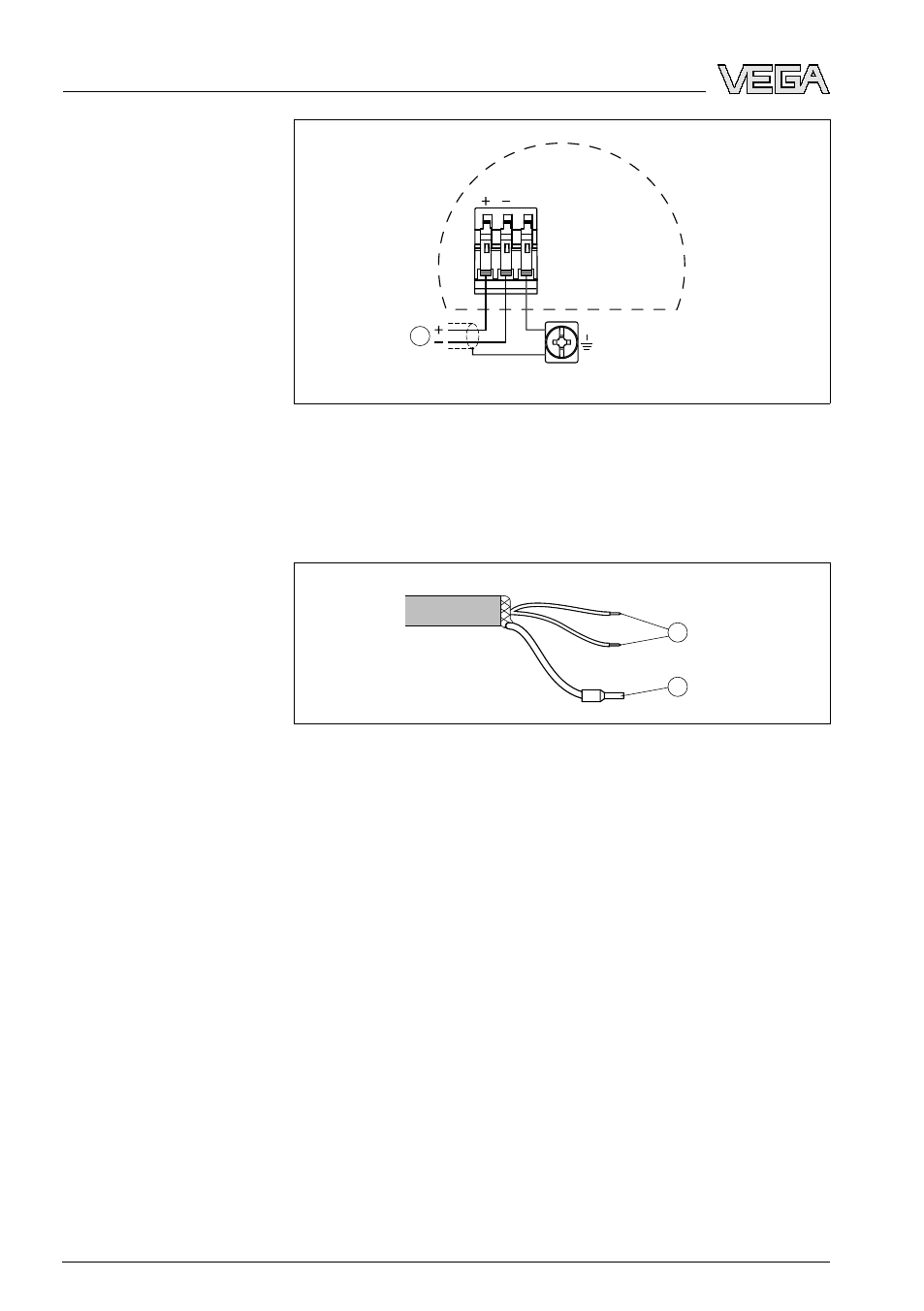

Рис. 23: Схема подключения (двухкамерный корпус Ex-d)
1
Питание/Выход сигнала
5.6 Схема подключения - исполнение IP 66/
IP 68, 1 bar
+
-
1
2
Рис. 24: Назначение проводов соединительного кабеля
1
Коричневый (+) и голубой (-) - к источнику питания или устройству
формирования сигнала
2
Экранирование
5.7 Фаза включения
В течение прибл. 30 сек. после подключения VEGAPULS 65 к
источнику питания или после восстановления напряжения вы-
полняется самопроверка прибора и происходит следующее:
l
Внутренняя проверка электроники
l
индикация типа устройства, версии ПО и тега (обозначения)
датчика
l
кратковременный (10 сек.) скачок выходного сигнала до
установленного значения отказа
Затем выдается соответствующий токовый сигнал (значение
соответствует действительному уровню и уже выполненным
установкам, например заводской установке).
Схема подключения
Назначение проводов
соединительного кабе-
ля
Фаза включения
28
VEGAPULS
65 • 4 … 20
mA/HART - двухпроводный
5 Подключение к источнику питания
28437
-RU
-090417
