Описание
3
.1
Комплектность
В комплект поставки входят:
l
Цифровое устройство индикации VEGADIS 11
l
Документация
-
Данное руководство по эксплуатации
-
Указания по безопасности для зон Ex или прочая
документация
VEGADIS
11 состоит из следующих частей:
l
Корпус со встроенным блоком настройки
l
Крышка корпуса со встроенным модулем индикации
TRANSMITTER
+
4...20mA
+
-
-
VEGADIS 12
DISPLAY
OPERATE
POINT
END
ZERO
1
2
4
3

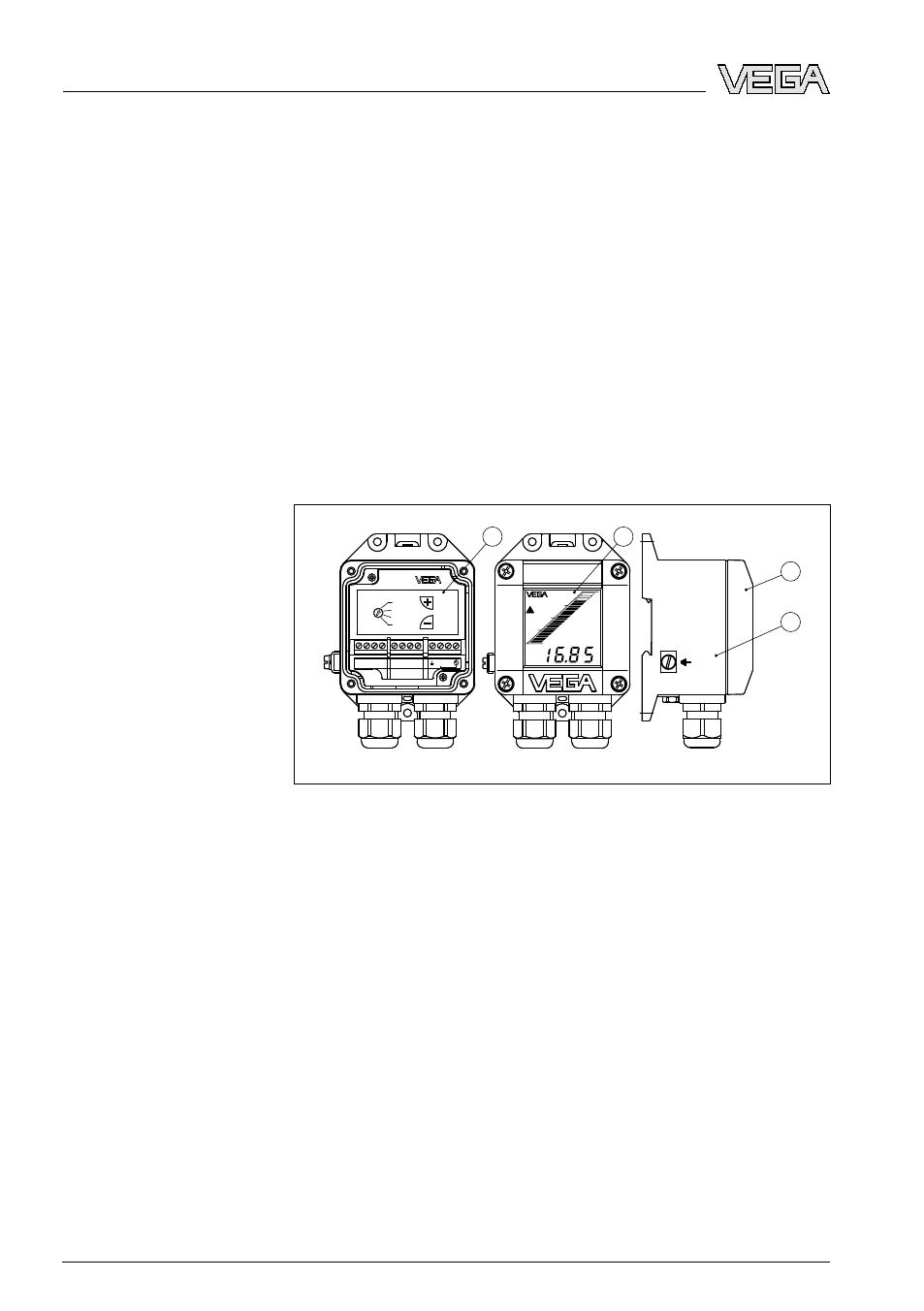

Рис. 1: VEGADIS 11
1
Блок настройки
2
Индикатор
3
Крышка
4
Корпус
3
.2
Принцип работы
Устройство VEGADIS 11 предназначено для индикации
измеренных значений в токовых цепях 4 … 20 mA. Из-
меренное значение отображается на ЖК-дисплее в
цифровом виде и в виде гистограммы. Возможен пере-
счет отображаемых значений. Устройство VEGADIS 11
может монтироваться на стене или рейке.
VEGADIS
11 подключается непосредственно в токовую
цепь 4 … 20 mA и не требует отдельного источника
энергии. Подключение выполняется с помощью винтовых
клемм в корпусе.
Комплект поставки
Составные части
Применение
Питание
