1
2
3

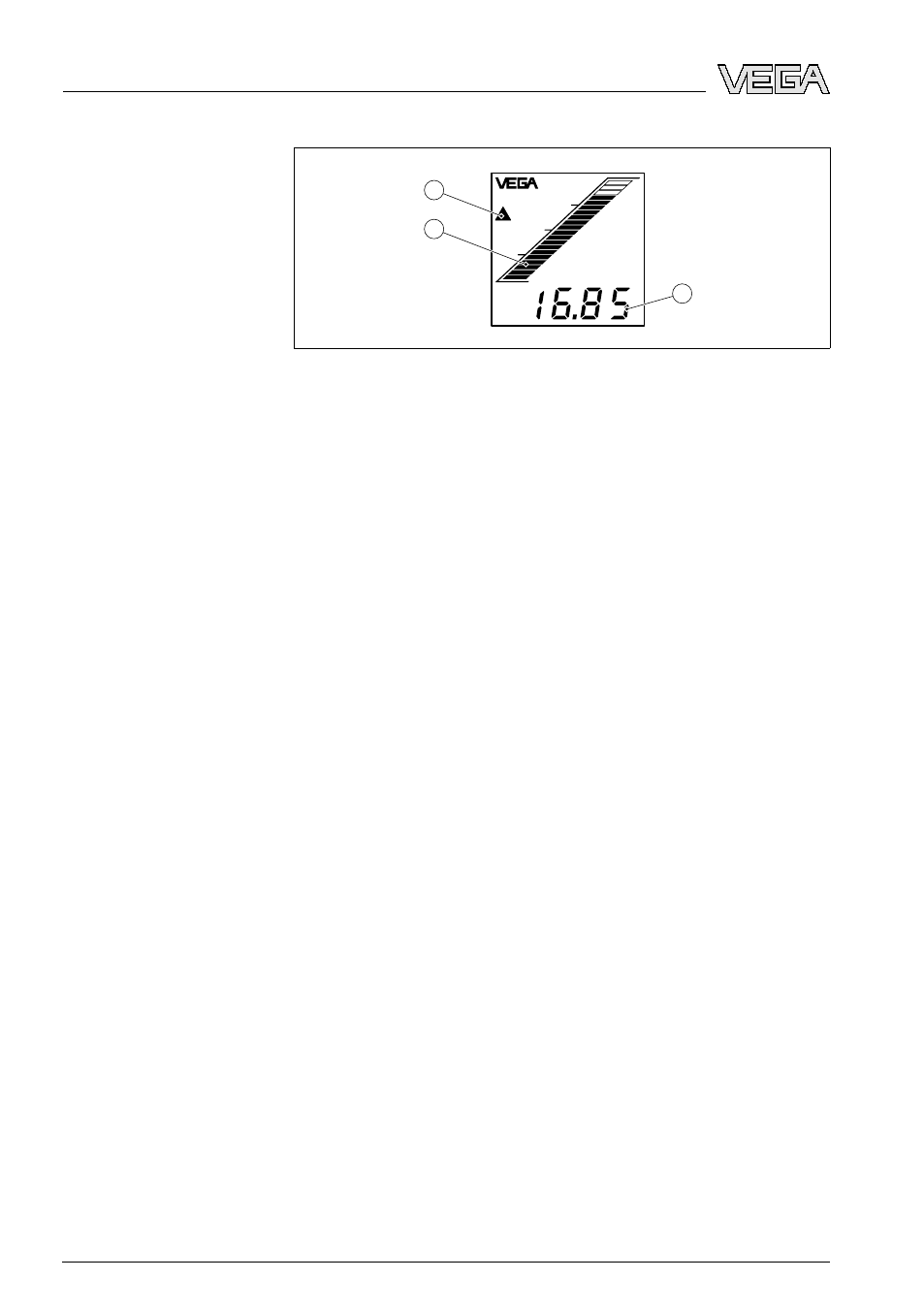

Рис. 7: Элементы индикации на устройстве VEGADIS 11
1
Гистограмма
2
Индикатор тенденции
3
Числовое значение
l
Четыре позиции, знак и десятичная запятая
l
Устанавливаемое в пределах -9999 … +9999
Значение тока 4 … 20 mA может отображаться в виде
гистограммы или в числовом виде.
При 4 mA не отображается ни одного сегмента гисто-
граммы, при 20 mA отображаются все сегменты гисто-
граммы. Это фиксированная установка.
Через модуль настройки цифровую шкалу индикации
можно установить в диапазоне -9999 … +9999.
Для установки отображаемого значения выполнить сле-
дующее:
1
Начальное значение: переключатель установить на
"
zero".
2
Клавишами [+] и [-] установить желаемое значение,
например: 0.
3
Конечное значение: переключатель установить на
"
span".
4
Клавишами [+] и [-] установить желаемое значение,
например: 1000.
5
Десятичная запятая: переключатель установить на
"
point".
6
Клавишами [+] и [-] установить желаемое значение,
например: 8888 (нет десятичной запятой).
7
Переключатель функций поставить на "OPERATE".
8
Завинтить крышку корпуса.
Установленные параметры действуют, и выходной ток
4 … 20 mA соответствует текущему уровню.
Элементы индикации
Порядок установки от-
ображаемого значения
