6
Пуск в эксплуатацию
6
.1
Система настройки
1
2
3
VEGADIS 12
TRANSMITTER
+
4...20mA
+
DISPLAY
8
7
6
5
12
11
10
1 2 3
-
-
OPERATE
POINT
END
ZERO

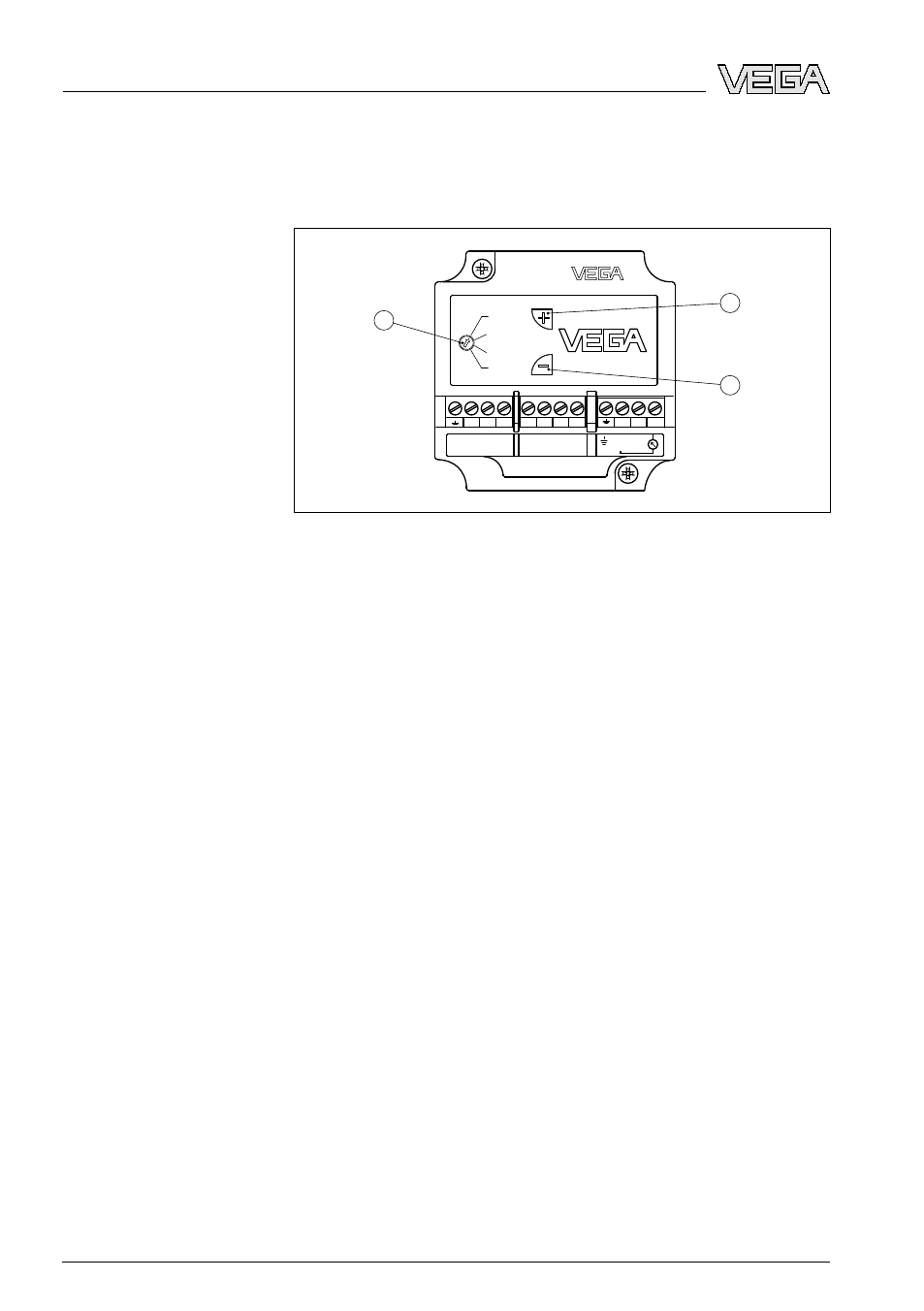

Рис. 4: Элементы настройки на VEGADIS 11
1
Переключатель: выбор функции
2
Клавиша [+]: изменение значения (увеличение)
3
Клавиша [-]: изменение значения (уменьшение)
l
operate - Рабочий режим
l
zero - Установка минимального значения (4 mA)
l
span - Установка максимального значения (20 mA)
l
point - Установка десятичной запятой
l
С помощью переключателя выбирается желаемая
функция.
l
С помощью клавиш [+] и [-] устанавливаются значения
сигнального тока, времени интеграции или пересчета
отображаемого значения.
l
После выполнения установки соответствующий пере-
ключатель должен быть переведен в позицию
"OPERATE"
.
Установленные значения переносятся в память EEPROM
и сохраняются даже при отключении питания.
6
.2
Пересчет отображаемых значений
Для выполнения настройки рекомендуется крышку кор-
пуса закрепить на винтах сбоку или снизу на корпусе.
Элементы настройки
Устанавливаемые па-
раметры
Система настройки
Подготовка
