3 схема подключения – Инструкция по эксплуатации VEGA VEGADIS 11
Страница 12
3
Удалить примерно 10 см обкладки кабеля, концы
проводов зачистить примерно на 1 см.
4
Вставить кабель в VEGADIS 11 через кабельный ввод.
5
С помощью отвертки ослабить винтовые клеммы.
6
Провода вставить в открытые контакты в соответ-
ствии со схемой подключения.
7
Снова завернуть винтовые клеммы.
8
Слегка потянув за провода, проверить надежность их
закрепления в контактах
9
Экран кабеля подключить к клемме заземления.
10 Клемму заземления на внешней стороне корпуса
низкоомно заземлить согласно инструкции.
11 Туго затянуть гайку кабельного ввода. Уплотнитель-
ное кольцо должно полностью облегать кабель.
12 Завинтить крышку корпуса.
Электрическое подключение выполнено.
5
.3
Схема подключения
3
2
1
O U T P U T
D I S P L A Y
4 . . . 2 0 m A
10
11
5
6
7
8
12
-
+
+
-
-
+
1
3
2
4

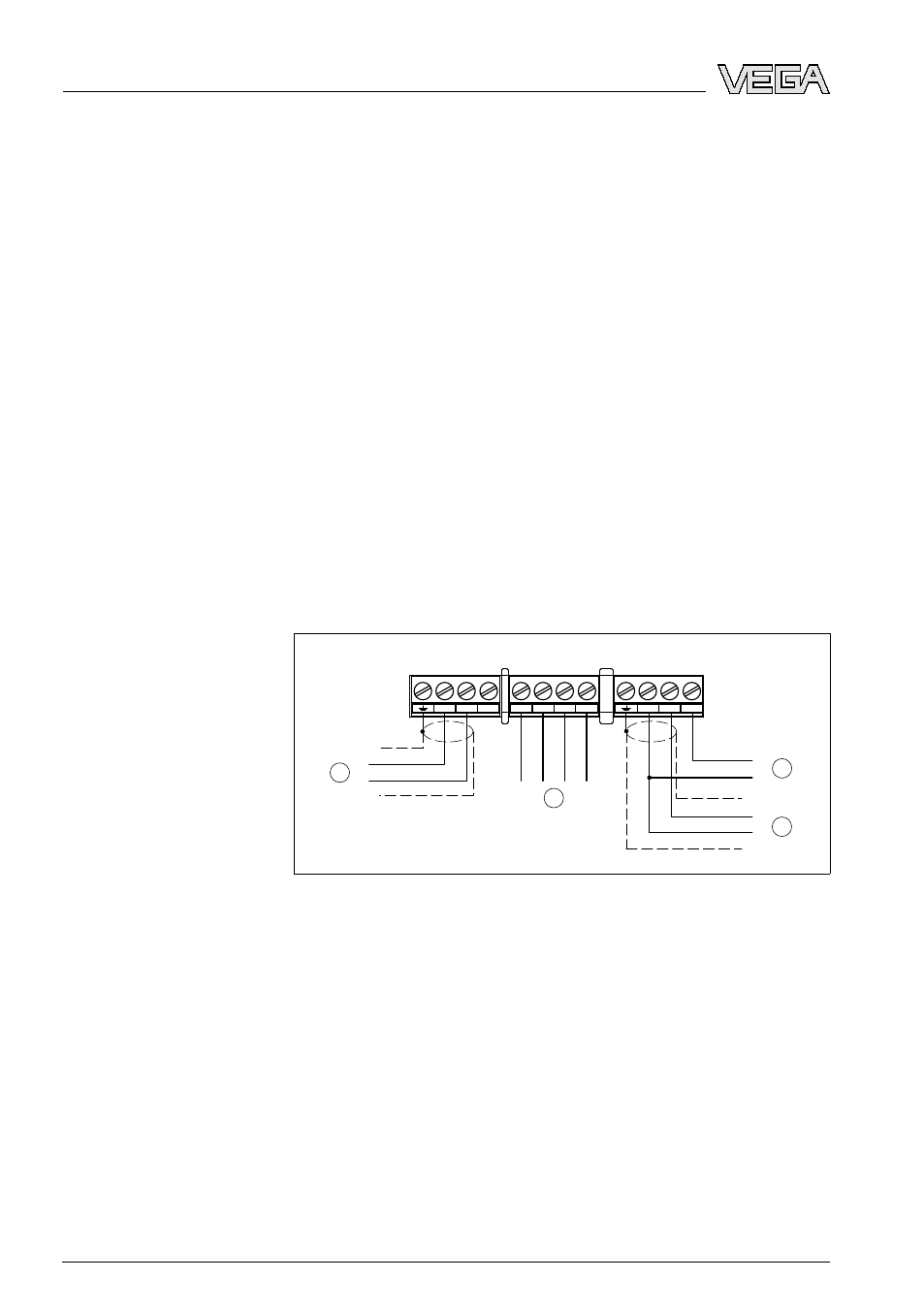

Рис. 2: Схема подключения пассивного датчика
1
К датчику
2
К источнику питания или системе формирования сигнала (активный
вход)
3
К индикатору
4
Контрольный прибор (измерение 4 … 20 mA)
Пассивные датчики
12
VEGADIS
11
